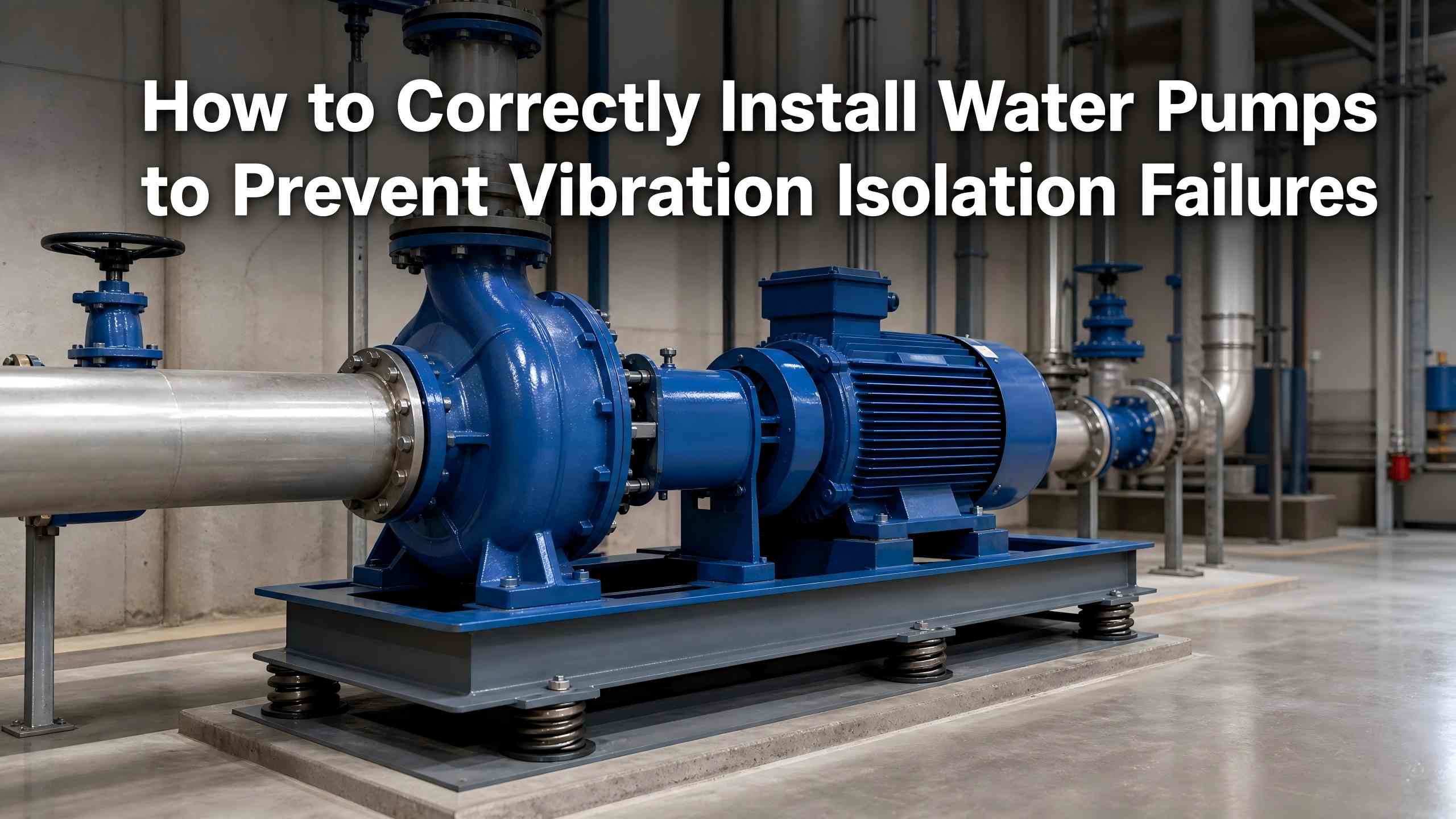

Vibration Isolation Failures ကိုကာကွယ်ရန် Water Pump များကို မှန်ကန်စွာတပ်ဆင်နည်း

ရေစုပ်စက်တုန်ခါမှု၊ ဆူညံမှု၊ ပိုက်လိုင်း တုန်ခါမှုနှင့် အဆောက်အဦ ပဲ့တင်ထပ်သံတို့သည် သာလွန်ကောင်းမွန်သော တပ်ဆင်မှုနှင့် တုန်ခါမှု အထီးကျန်မှု ချို့ယွင်းမှုတို့ကြောင့် ဖြစ်ရသည်။ Vibration isolation သည် ရွေးချယ်နိုင်သော ဆူညံသံများကို လျှော့ချသည့် အဆင့်ထက် ပင်မတပ်ဆင်မှုလုပ်ငန်းစဉ်တစ်ခုဖြစ်သည်။ ပုံမှန်တပ်ဆင်ခြင်းသည် ပန့်များ၊ ပိုက်လိုင်းများနှင့် အဆောက်အဦများအကြား တုန်ခါမှုကူးစက်မှုကို ထိရောက်စွာ တားဆီးပေးခြင်း၊ ပိုက်လိုင်းကွဲအက်ခြင်းနှင့် ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာ ပဲ့တင်ထပ်ခြင်းကို ရှောင်ကြဉ်ခြင်း၊ ပန့်ဝန်ဆောင်မှုသက်တမ်းကို သက်တမ်းတိုးခြင်းနှင့် တည်ငြိမ်သောရေပေးဝေရေးစနစ်လည်ပတ်မှုကို သေချာစေသည်။

ဤဆောင်းပါးတွင် စံသတ်မှတ်ထားသော ရေစုပ်စက် တုန်ခါမှု သီးခြားခွဲထုတ်ခြင်း တပ်ဆင်ခြင်း အလေ့အထများ၊ အခြေခံအုတ်မြစ်တည်ဆောက်မှု၊ တုန်ခါမှု သီးခြားခွဲထုတ်ခြင်း အစိတ်အပိုင်း အပြင်အဆင်၊ ပိုက်လိုင်း ကုသမှုနှင့် လက်ခံမှု၊ centrifugal ပန့်များနှင့် လည်ပတ်နေသော ပန့်အများစုအတွက် အကျုံးဝင်သော စံသတ်မှတ်ထားသော ရေစုပ်စက်များကို အကျဉ်းချုပ် ဖော်ပြထားပါသည်။

1. Vibration Isolation Failure ၏ အဓိက အကြောင်းရင်းများ

စက်လည်ပတ်တုန်ခါမှုရေစုပ်စက်များရှောင်လွှဲလို့မရပါဘူး။ အထီးကျန်မှု ချို့ယွင်းချက်အများစုသည် ပုံမှန်တပ်ဆင်မှု အမှားငါးခုမှ ပေါက်ဖွားလာသည်-

- တင်းကျပ်သောချိတ်ဆက်မှု- အပြည့်အဝပြင်ဆင်ထားသော ပန့်အခြေစိုက်စခန်းများ၊ အုတ်မြစ်များနှင့် ပိုက်လိုင်းများသည် တုန်ခါမှုကြားခံနေရာလွတ်များကို ဖယ်ရှားပေးပြီး အလုံးစုံပဲ့တင်ထပ်ခြင်းကို ဖြစ်စေသည်။

- စံမမီသော သီးခြားခွဲခွာတပ်ဆင်ခြင်း- မညီမညာသော အပြင်အဆင်နှင့် မညီမညာသော ဖိသိပ်မှုပုံသဏ္ဍာန်သည် ဒေသတွင်း အဆက်အသွယ်ခက်ခဲပြီး သီးခြားခွဲထုတ်ခြင်းစွမ်းဆောင်ရည်ကို ဆိုးရွားစေသည်။

- ပိုက်လိုင်းတင်းအားဖိစီးမှု- တင်းကျပ်သောပိုက်လိုင်းချိတ်ဆက်မှုများသည် ပန့်ယူနစ်ကို ဆွဲထုတ်ကာ ဒုတိယပဲ့တင်ထပ်သံကိုဖြစ်ပေါ်စေရန် လည်ပတ်တုန်ခါမှုကို ချဲ့ထွင်စေသည်။

- ဖောင်ဒေးရှင်းတည်ဆောက်မှု ညံ့ဖျင်းခြင်း- အလေးချိန်နည်းသော၊ မညီညာသော သို့မဟုတ် မတည်မငြိမ်ဖြစ်သော အခြေခံအုတ်မြစ်များသည် အလယ်ဗဟိုကို နှိမ်ပြီး ဆက်တိုက်လှုပ်ရမ်းခြင်းကို ဖြစ်စေသည်။

- ပုံမှန်မဟုတ်သော သီးခြားခွဲထုတ်ခြင်းအသုံးပြုခြင်း- ရောစပ်ထားသော pad သတ်မှတ်ချက်များ၊ အလွန်အကျွံအလွှာများ သို့မဟုတ် အဆိပ်သင့်သော ထိတွေ့မှုများသည် အချိန်မတန်မီ အစိတ်အပိုင်းများ ချို့ယွင်းမှုကို ဖြစ်စေသည်။

အရည်အချင်းပြည့်မီသော တုန်ခါမှုအထီးကျန်မှုသည် ပြောင်းလွယ်ပြင်လွယ်ရှိသော အထီးကျန်မှုအပေါ် မူတည်ပြီး ပန့်ယူနစ်အား ယူနီဖောင်းအစိတ်အပိုင်းဖိစီးမှုနှင့်အတူ ပျော့ပျောင်းစွာ ဆိုင်းငံ့ထားသည့်အခြေအနေတွင် လည်ပတ်နိုင်စေပါသည်။

2. Standard Pump Foundation တပ်ဆင်ခြင်း။

အရည်အချင်းပြည့်မီသောအခြေခံအုတ်မြစ်သည် ထိရောက်သောတုန်ခါမှုအထီးကျန်ခြင်း၏အနှစ်သာရဖြစ်သည်။

အရွယ်အစားနှင့် အလေးချိန်ပန့်ယူနစ်အလေးချိန်၏ 1-2 ဆဖြင့် ကွန်ကရစ် အင်တီယာအုတ်မြစ်များ သို့မဟုတ် သံမဏိအခြေများကို အသုံးပြုပါ။ အောက်ခြေသည် ဘေးတစ်ဖက်တစ်ချက်စီတွင် အနည်းဆုံး 100mm အနားသတ်ဖြင့် စုပ်ခြေကို အပြည့်အဝ ဖုံးအုပ်ထားသည်။ ကြမ်းပြင်တွင်တပ်ဆင်ထားသောပန့်များသည် အဆောက်အဦဆိုင်ရာတုန်ခါမှုတုံ့ပြန်မှုကိုလျှော့ချရန် ပိုမိုထူထပ်ပြီး အုတ်မြစ်များလိုအပ်သည်။

ချောမွေ့မှုနှင့် ကြံ့ခိုင်မှု-ဖောင်ဒေးရှင်း ကွန်ကရစ် ခိုင်ခံ့မှု C25 သို့မဟုတ် ထို့ထက် ပိုမြင့်သည်။ Secondary grouting ကွန်ကရစ်သည် အောက်ခံကွန်ကရစ်ထက် ပိုမိုအားကောင်းရမည်။ အထီးကျန်များကို ရေနှစ်မြှုပ်ခြင်းမှကာကွယ်ရန် သီးသန့်ရေနုတ်မြောင်းများပါရှိသော ပြန့်ပြူးသောမျက်နှာပြင်ကို သေချာပါစေ။

Anchor bolt စည်းမျဉ်းများလျော့ရဲခြင်းနှင့် ယိုင်လဲခြင်းများကိုရှောင်ရှားရန် စပရိန်လျှော်စက်များဖြင့် ဒေါင်လိုက်ထည့်ထားသော bolts များ။ ကြိမ်နှုန်းမြင့်တုန်ခါမှုကို တားဆီးရန် ပြုပြင်နေစဉ်အတွင်း ပန့်ယူနစ်ကို အတင်းအကျပ်မလွှဲစေနှင့်။

3. Vibration Isolation Components ၏ စံတပ်ဆင်မှု

Standard isolator အပြင်အဆင်သည် တုန်ခါမှုအထီးကျန်မှုကို တိုက်ရိုက်ဆုံးဖြတ်သည်။

အထွေထွေ အပြင်အဆင်-ပန့်ဗဟိုဝင်ရိုးတစ်လျှောက် အထီးကျန်ကိရိယာအားလုံးကို အချိုးညီစွာ စီစဉ်ပါ။ လေးချက်ပါသော အပြင်အဆင်များသည် နာရီလက်တံအတိုင်း သို့မဟုတ် တန်ပြန် တူညီဝတ်စုံနေရာချထားမှုကို လက်ခံသည်။ ခြောက်မှတ်ပံ့ပိုးမှုအတွက်၊ တသမတ်တည်း ဖိသိပ်မှုပုံပျက်လာစေရန် အောက်ခြေထောင့်တွင် အကွက်လေးခုနှင့် ရှည်လျားသောဘေးနှစ်ဖက်တွင် နှစ်ခုကို တပ်ဆင်ပါ။ Isolator edges များသည် inertia block range ထက် မကျော်လွန်ရပါ။

အလျားလိုက် ပန့်တပ်ဆင်ခြင်း-ရော်ဘာပြားများ သို့မဟုတ် စိုစွတ်နေသော စပရိန်အထီးကျန်များကို အသုံးပြုပါ။ ချည်နှောင်ခြင်း သို့မဟုတ် တင်းကျပ်သော fixation မလိုအပ်ပါ။ မိမိကိုယ်ကို အလေးချိန် ကျုံ့ခြင်း သည် ယုံကြည်စိတ်ချရသော ပြောင်းလွယ်ပြင်လွယ်ရှိသော အရှိန်လျော့ခြင်းကို ပေးသည်။

ဒေါင်လိုက် ပန့်တပ်ဆင်ခြင်း-ဒေါင်လိုက်တုန်ခါမှုကို ဖယ်ရှားရန်အတွက် ကြမ်းပြင်တွင် ကျောက်ချရပ်နားထားသော ရော်ဘာအထီးကျန်များကို သံမဏိအစွပ်များဖြင့် တပ်ဆင်ပါ။

Multi-layer pad တပ်ဆင်ခြင်း-တစ်ခုတည်းသော အထီးကျန်မလုံလောက်မှုအတွက် အလွှာငါးခု။ တုန်လှုပ်သွားသော အလွှာများနှင့် ကော်ချိတ်ဖြင့် ≥4mm သွပ်ရည်စိမ်စတီးပြားများ (တစ်ဖက်လျှင် 10 မီလီမီတာ ပိုကြီးသည်) နှင့် ခြားထားသော ထပ်တူအခွေများကို အသုံးပြုပါ။

စစ်ဆေးခြင်းနှင့် ကာကွယ်ခြင်း-ထည့်သွင်းခြင်းမပြုမီ အစိတ်အပိုင်းအသွင်အပြင်နှင့် ဖိသိပ်မှုကန့်သတ်ချက်များကို စစ်ဆေးပါ။ ရော်ဘာအိုမင်းရင့်ရော်ခြင်းမှကာကွယ်ရန် အထီးကျန်ပစ္စည်းများကို အက်ဆစ်များ၊ အယ်ကာလီများနှင့် အော်ဂဲနစ်ပျော်ဝင်ပစ္စည်းများနှင့် ဝေးဝေးတွင်ထားပါ။

4. Pipeline Vibration Isolation

တင်းကျပ်သော ပိုက်လိုင်းချိတ်ဆက်မှုများသည် ကျန်နေသေးသော တုန်ခါမှုဖြစ်စေသော အဓိကအကြောင်းရင်းတစ်ခုဖြစ်သည်။

တင်းကျပ်သောတုန်ခါမှုကူးစက်မှုကိုဖြတ်တောက်ရန် ပန့်အဝင်နှင့်ထွက်ပေါက်တွင် ရော်ဘာပြောင်းလွယ်ပြင်လွယ်အဆစ်များကို တပ်ဆင်ပါ။

တုန်ခါမှု သီးခြားခွဲထုတ်ထားသော gaskets များကို ပိုက်လိုင်းပံ့ပိုးမှုများနှင့် ကြိုးကွင်းများထဲသို့ ပေါင်းထည့်ကာ တည်ဆောက်ပုံအကူးအပြောင်းကို ပိတ်ဆို့ရန်အတွက် ကျောက်သိုးမွှေးဖြင့် နံရံထိုးဖောက်ထားသော ကွာဟချက်များကို တံဆိပ်ခတ်ပါ။

တင်းမာမှု ဖိစီးမှုကို ပုံပျက်နေသော သီးခြားခွဲထားမှုများကို ရှောင်ရှားရန် အတင်းတင်းကျပ်သော တင်ပါးအဆစ်မပါဘဲ ပိုက်လိုင်းများကို သဘာဝအတိုင်း ညှိပါ။

5. တပ်ဆင်ပြီးနောက် လက်ခံခြင်း။

တရားဝင်မလည်ပတ်မီ သီးခြားခွဲထုတ်ခြင်း စွမ်းဆောင်ရည်ကို စစ်ဆေးပါ-

- အမြင်အာရုံစစ်ဆေးခြင်း- isolator offset၊ ပုံပျက်ခြင်း သို့မဟုတ် သံချေးတက်ခြင်းမရှိပါ။ ယူနစ်အဆင့် အရည်အချင်းပြည့်မီခြင်း။

- လက်ဖြင့်စစ်ဆေးခြင်း- သိသာထင်ရှားသော ယူနစ်တုန်ခါမှု သို့မဟုတ် ဘော်လီများ ချောင်နေခြင်းမရှိပါ။

- ဝန်မရှိစမ်းသပ်မှု- ပုံမှန်မဟုတ်သောတုန်ခါမှု သို့မဟုတ် ဆူညံသံများမပါဘဲ တည်ငြိမ်သောလည်ပတ်မှု ၃-၅ မိနစ်။

- Load test- အလုပ်လုပ်သောဖိအားအောက်တွင် ပိုက်လိုင်းလှုပ်ခြင်း သို့မဟုတ် ပဲ့တင်ထပ်သံ တည်ဆောက်ခြင်း မရှိပါ။

6. အဖြစ်များသော တပ်ဆင်မှုအမှားများ

- မညီမညာသောဖိစီးမှုနှင့်ပဲ့တင်ထပ်ခြင်းကိုဖြစ်စေသော Asymmetric isolator နေရာချထားခြင်း။

- မတည်မငြိမ်ဖြစ်စေသော အလေးချိန်အောက် အုတ်မြစ်များ

- ဒုတိယတုန်ခါမှုကိုဖြစ်စေသောပိုက်လိုင်းပြောင်းလွယ်ပြင်လွယ်အဆစ်များပျောက်ဆုံးခြင်း။

- unsecured anchor bolts က ယူနစ် offset ထွက်လာပါတယ်။

- အလျားလိုက် ပန့်သီးအထီးကျန်ကိရိယာများ၏ တင်းကျပ်သော ပြုပြင်မှုများသည် buffering ကို ပျက်ပြယ်စေသည်။

- စံမဟုတ်သော multi-layer pad တပ်ဆင်ခြင်းသည် isolation effect ကိုလျှော့ချသည်။

- ရော်ဘာကို စောစီးစွာ အိုမင်းရင့်ရော်စေသော အဆိပ်ဖြစ်စေသော ထိတွေ့မှု

နိဂုံး

ထိရောက်သော ပန့်တုန်ခါမှု သီးခြားခွဲထုတ်ခြင်းသည် စံပြုပြောင်းလွယ်ပြင်လွယ် တပ်ဆင်မှုအပေါ် မူတည်သည်။ အချိုးကျ အထီးကျန်စနစ် အပြင်အဆင်၊ တည်ငြိမ်သော အုတ်မြစ်တည်ဆောက်မှုနှင့် စိတ်ဖိစီးမှုကင်းစင်သော ပိုက်လိုင်းချိတ်ဆက်မှု စည်းမျဉ်းများကို လိုက်နာပါ။ ပုံမှန်လုပ်ဆောင်ချက်သည် တုန်ခါမှုနှင့် ပဲ့တင်ထပ်ခြင်းပြဿနာများကို ဖယ်ရှားပေးကာ ရေရှည်ပန့်တည်ငြိမ်မှုကိုသေချာစေပြီး နေ့စဉ်ပြုပြင်ထိန်းသိမ်းမှုကုန်ကျစရိတ်များကို လျှော့ချပေးသည်။
