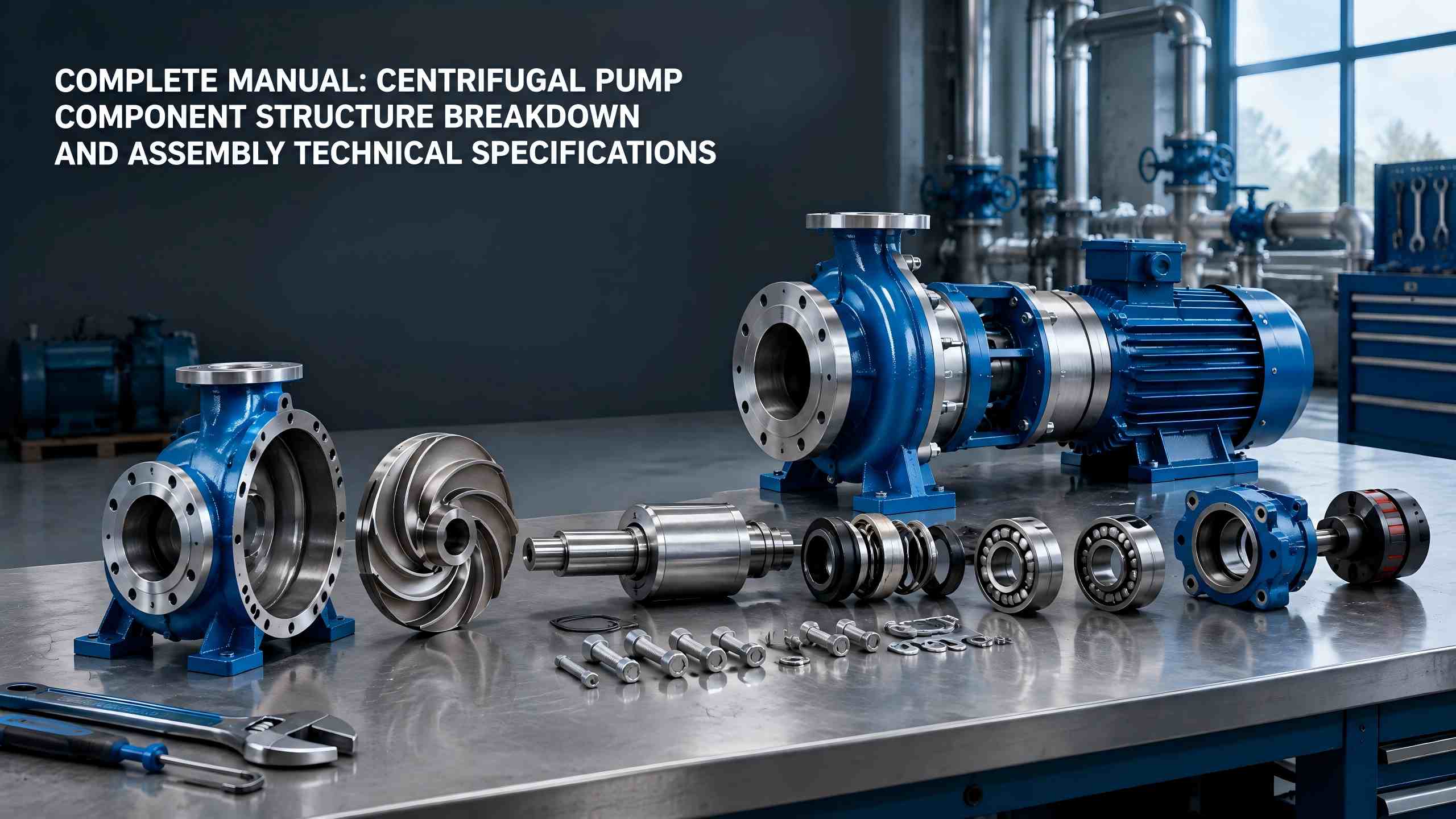

Centrifugal Pump Component Structure Breakdown နှင့် Assembly Technical Specifications

Centrifugal ပန့်များစက်မှုရေပေးဝေရေး-ရေနုတ်မြောင်း၊ HVAC၊ ဓာတုအရည်သယ်ယူပို့ဆောင်ရေး၊ စည်ပင်သာယာရေပေးဝေရေးနှင့် အခြားနယ်ပယ်များတွင် တွင်ကျယ်စွာအသုံးပြုကြသည်။ ဤစာတမ်းသည် ပင်မအစိတ်အပိုင်းများ၏ ဖွဲ့စည်းပုံနှင့် လုပ်ဆောင်ချက်များကို ကျယ်ကျယ်ပြန့်ပြန့် ရှင်းပြထားပြီး၊Teffikocentrifugal ပန့်များ။ ၎င်းသည် အသုံးပြုသူများအား အရင်းအမြစ်မှ စက်ပစ္စည်းချို့ယွင်းမှုနှုန်းများကို လျှော့ချနိုင်ရန် အပြည့်အဝ ကြိုတင်ပြင်ဆင်မှုများ၊ စံလုပ်ထုံးလုပ်နည်းများနှင့် နည်းပညာဆိုင်ရာ လိုအပ်ချက်များကို ပံ့ပိုးပေးပါသည်။

I. Centrifugal Pump တံဆိပ်ခတ်ခြင်းနှင့် ကာကွယ်ခြင်း စည်းဝေးပွဲများ

အလုံပိတ်နှင့် အကာအကွယ် တပ်ဆင်ထားသော ပစ္စည်းများသည် ရေစုပ်စက်များ၏ တင်းကျပ်မှု၊ လည်ပတ်မှု တည်ငြိမ်မှုနှင့် ဝန်ဆောင်မှုသက်တမ်းကို ဆုံးဖြတ်သည်။ ၎င်းတို့တွင် အဓိကအားဖြင့် အလုံပိတ်ဒြပ်စင်များ၊ ဝက်ဝံများ၊ ဝက်ဝံအိမ်များနှင့် အခြားအစိတ်အပိုင်းများ ပါဝင်ပြီး ရေယိုစိမ့်မှု၊ ပုံမှန်မဟုတ်သော ဆူညံသံ၊ တုန်ခါမှုနှင့် ဖမ်းယူမှုမအောင်မြင်မှုများကို ကာကွယ်ရန်အတွက် အရေးကြီးသော အစိတ်အပိုင်းများအဖြစ် ဆောင်ရွက်သည်။

Mechanical Seals နှင့် Packing Seals များ

centrifugal ပန့်များအတွက် ဘုံတံဆိပ်ခတ်ခြင်းတည်ဆောက်ပုံများသည် စက်ပိုင်းဆိုင်ရာ တံဆိပ်များနှင့် ထုပ်ပိုးမှုတံဆိပ်များကို အမျိုးအစားနှစ်မျိုးအဖြစ် ခွဲခြားထားသည်။ စက်တံဆိပ်တစ်ခုတွင် လှည့်ပတ်သောလက်စွပ်၊ စာရေးကိရိယာလက်စွပ်၊ စမ်းချောင်းများနှင့် အလုံပိတ်ကွင်းများ ပါဝင်သည်။ ၎င်း၏ အဆုံးမျက်နှာများသည် ခံနိုင်ရည်ရှိပြီး အပူချိန်မြင့်မားသော ခံနိုင်ရည်ရှိသော ဂုဏ်သတ္တိများဖြင့် ယိုစိမ့်မှု သုညနီးပါး စွမ်းဆောင်ရည်ကို ပေးစွမ်းရန် တိကျစွာ အံဝင်ခွင်ကျဖြစ်ပြီး ၎င်းသည် ဖိအားမြင့်ခြင်းနှင့် မြန်နှုန်းမြင့်စက်မှုလုပ်ငန်းဆိုင်ရာ အခြေအနေများအတွက် သင့်လျော်စေသည်။

ထုပ်ပိုးခြင်းတံဆိပ်များသည် တံဆိပ်ခတ်ရန်အတွက် ဖိုက်တင်နှင့် PTFE ၏ပြောင်းလွယ်ပြင်လွယ်အဖြည့်ခံများကို လက်ခံရရှိသည် ။ ရိုးရှင်းသောဖွဲ့စည်းပုံ၊ ပြုပြင်ထိန်းသိမ်းရလွယ်ကူပြီး ကုန်ကျစရိတ်နည်းသော ပါ၀င်သော ၎င်းတို့ကို အများအားဖြင့် မြို့ပြရေစုပ်စက်များနှင့် ဖိအားနည်းသော ဗဟိုစုစုပန့်ငယ်များတွင် အသုံးပြုကြသည်။ ၎င်းတို့၏ အားနည်းချက်မှာ လည်ပတ်နေစဉ်အတွင်း ရေစိမ့်ဝင်မှု အနည်းငယ်သာ ရှိပြီး အချိန်ပိုင်း တင်းကျပ်ခြင်း သို့မဟုတ် ထုပ်ပိုးခြင်း အစားထိုးခြင်း လိုအပ်ပါသည်။

Bearings and Bearing Housings

Bearings များသည် ပန့်ရှပ်၏ မြန်နှုန်းမြင့်လည်ပတ်မှုကို ပံ့ပိုးပေးသည်၊ စက်ပိုင်းဆိုင်ရာ ပွတ်တိုက်မှုဒဏ်ကို လျှော့ချကာ ချောမွေ့သော၊ offset-free နှင့် jitter-free shaft လည်ပတ်မှုကို သေချာစေသည်။ Bearing Housing သည် ဝက်ဝံများအတွက် အကာအရံအဖြစ် လုပ်ဆောင်သည်။ ၎င်းသည် ဝက်ဝံများအတွက် စဉ်ဆက်မပြတ် ချောဆီနှင့် အပူများ စိမ့်ထွက်စေရန်အတွက် ချောဆီနှင့် အဆီများကို အတွင်းပိုင်းအတွင်း သိုလှောင်သိမ်းဆည်းထားကာ ဝက်ဝံများခြောက်သွေ့ခြင်း အပူလွန်ကဲခြင်း၊ လောင်ကျွမ်းခြင်း နှင့် စုပ်ယူခြင်းတို့ကို တားဆီးကာကွယ်ပေးသည်။

II Centrifugal Pumps အတွက် အရန်တွဲများ

Auxiliary assemblies များသည် အရည်လုပ်ငန်းကို တိုက်ရိုက်လုပ်ဆောင်ခြင်းမပြုသော်လည်း ၎င်းတို့သည် ပြီးပြည့်စုံသော စက်ကိရိယာများ၏ ဘေးကင်းသော၊ တည်ငြိမ်ပြီး စံနှုန်းဖြင့်လည်ပတ်မှုကို အာမခံကာ အပြည့်အဝ centrifugal pump စနစ်၏ မရှိမဖြစ်အစိတ်အပိုင်းတစ်ခုအဖြစ် ဖွဲ့စည်းထားသည်။

• အဝင်ပေါက်များနှင့် ပလပ်များ- ရေဘုံဘိုင်နှင့် ပိုက်လိုင်းများကြားတွင် စံချိတ်ဆက်မှုကို သိရှိနားလည်ပြီး အဆစ်များတင်းကျပ်မှုရှိစေရန်နှင့် ရေစိမ့်ဝင်ခြင်းနှင့် လေယိုစိမ့်ခြင်းတို့ကို ကာကွယ်ပေးပါသည်။
• Base နှင့် coupling- အခြေစိုက်စခန်းသည် ယူနစ်တစ်ခုလုံးကို လုံခြုံစေပြီး လည်ပတ်တုန်ခါမှုကို လျှော့ချပေးသည်။ ပူးတွဲပါဝါသည် synchronous power transmission ကိုရရှိရန် pump shaft နှင့် motor shaft ကိုချိတ်ဆက်သည်။
• လေထုတ်လွှတ်မှု အဆို့ရှင်နှင့် ဆီးလမ်းကြောင်း- စတင်ချိန်တွင် လေထုတ်လွှတ်မှုသည် လေပိတ်ဆို့ခြင်းနှင့် ကာဗိုဟိုက်ဒရိတ်များကို ဖယ်ရှားပေးသည်။ ပိတ်ချိန်တွင် ရေနုတ်မြောင်းသည် အတွင်းပိုင်းအစိတ်အပိုင်းများကို ကာကွယ်ရန် အေးခဲခြင်းနှင့် သံချေးတက်ခြင်းကို ကာကွယ်ပေးသည်။

III Centrifugal Pumps များအတွက် အကြိုပြင်ဆင်မှုများ

centrifugal pump များ၏ စုဝေးမှုအရည်အသွေးသည် လည်ပတ်စွမ်းဆောင်ရည်နှင့် ဝန်ဆောင်မှုသက်တမ်းအပေါ် တိုက်ရိုက်သက်ရောက်မှုရှိသည်။ တပ်ဆင်မှု မှားယွင်းခြင်း၊ အစိတ်အပိုင်း ပျောက်ဆုံးခြင်းနှင့် မလိုက်လျောညီထွေမဖြစ်သော စည်းဝေးမှုတို့ကို ရှောင်ရှားရန် စံချိန်စံညွှန်းမီ ပြင်ဆင်မှုများ ပြုလုပ်ရမည်။

•  နည်းပညာဆိုင်ရာစာရွက်စာတမ်းများကို စေ့စေ့စပ်စပ်လေ့လာပါ- centrifugal pump လက်စွဲစာအုပ်၊ တပ်ဆင်ပုံဆွဲခြင်းနှင့် နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်လိုအပ်ချက်များကို ဂရုတစိုက်ဖတ်ရှုပြီး စက်ပစ္စည်းဖွဲ့စည်းပုံနှင့် တပ်ဆင်မှုစံနှုန်းများနှင့် အကျွမ်းတဝင်ရယူပါ။
•  မာစတာအစိတ်အပိုင်းအရည်အသွေးသတ်မှတ်ချက်များ- centrifugal ပန့်အစိတ်အပိုင်းတစ်ခုစီအတွက် လက်ခံမှုစံနှုန်းများကို ရှင်းလင်းပြီး အစိတ်အပိုင်းများသည် ပုံပျက်ခြင်း၊ အက်ကွဲခြင်း၊ ဟောင်းနွမ်းခြင်းနှင့် သံချေးတက်ခြင်းကင်းကြောင်း အတည်ပြုပါ။
•  အစိတ်အပိုင်းများစာရင်းနှင့် စစ်ဆေးခြင်း- ပြီးပြည့်စုံသောဆက်စပ်ပစ္စည်းများ၊ ကိုက်ညီသောသတ်မှတ်ချက်များနှင့် အရည်အသွေးပြည့်မီကြောင်းသေချာစေရန်နှင့် ချွတ်ယွင်းနေသောအစိတ်အပိုင်းများ တပ်ဆင်ခြင်းကို တားမြစ်ရန် အစိတ်အပိုင်းအားလုံးကို တစ်လုံးချင်းစစ်ဆေးပါ။
•  ကိရိယာများနှင့် တိုင်းတာရေးကိရိယာများကို ပြင်ဆင်ပါ- တပ်ဆင်မှုတိကျမှုကိုအာမခံရန်အတွက် လက်ဆွဲ၊ ကလစ်ပါများ၊ အဆင့်များနှင့် ချိန်ညှိကိရိယာများအပါအဝင် တပ်ဆင်ခြင်းနှင့် တိုင်းတာသည့်ကိရိယာများကို ကြိုတင်ပြင်ဆင်ထားပါ။
•  စားသုံးနိုင်သောပစ္စည်းများကို ပြင်ဆင်ပါ- တပ်ဆင်မှုအတွက် ချောဆီနှင့် အလုံပိတ်လိုအပ်ချက်များကို ဖြည့်ဆည်းပေးရန်အတွက် ချောဆီ၊ ဆီ၊ အလုံပိတ်ထုပ်ပိုးခြင်း၊ gasket များနှင့် အခြားစားသုံးနိုင်သောပစ္စည်းများကို ပြင်ဆင်ပါ။

IV Centrifugal Pumps အတွက် Standard Assembly Sequence

မတူညီသော မော်ဒယ်များ၏ Centrifugal Pump များသည် ဖွဲ့စည်းပုံနှင့် တပ်ဆင်မှုအစီအစဥ် အနည်းငယ်ကွဲပြားသည်။ အကျယ်ပြန့်ဆုံး အသုံးချမှုကို မြင်နိုင်သည့် IS-type back pull-out centrifugal pump သည် စက်မှုလုပ်ငန်း- universal standard assembly လုပ်ထုံးလုပ်နည်းများကို လက်ခံပါသည်။ တိကျသောအဆင့်များမှာ အောက်ပါအတိုင်းဖြစ်သည်-

1. bearing assemblies များကို တပ်ဆင်ပါ- ပန့်ရှပ်ပေါ်ရှိ သတ်မှတ်ထားသော အနေအထားတွင် ဝက်ဝံများကို တိကျစွာ တပ်ဆင်ပါ၊၊ ဝက်ဝံများသည် အပြည့်ထိုင်ပြီး လိုက်လျောညီထွေ လှည့်ပတ်နေကြောင်း သေချာစေပါသည်။

2. pump shaft တပ်ဆင်ခြင်း- ပန့်ရှပ်ကို တပ်ဆင်ထားသော bearings ဖြင့် တပ်ဆင်ပြီး pump casing တစ်ခုလုံးတွင် ချောမွေ့စွာ လည်ပတ်မှုကို သေချာစေရန်၊

3. ဘုံဘိုင်နှင့်ဘောင်ကို ချိတ်ပါ- ပန့်ပုံးတစ်ခုလုံးကို ကိရိယာဘောင်ပေါ်သို့ တပ်ဆင်ပြီး ပန့်ကိုယ်ထည်သည် အလျားလိုက်၊ ခိုင်ခံ့ပြီး တုန်လှုပ်ခြင်းမရှိကြောင်း သေချာပါစေ။

4. ပန့်ကာဗာနှင့် ပန်ကာကို တပ်ဆင်ပါ- ပန်ကာအဖုံးကို ပန့်ရှပ်အနေအထားနှင့် အံဝင်ခွင်ကျဖြစ်အောင် ကြိုတင်ကာ၊ ထို့နောက် ခိုင်မာသော ပန်ကာတပ်ဆင်ခြင်းနှင့် တူညီသောရှင်းလင်းမှုများကို အာမခံရန်အတွက် ပန်ကာကို ချိတ်ထားပါ။

5. ယူနစ်တစ်ခုလုံးကို ပေါင်းစပ်ပြီး ချိတ်ဆွဲပါ- ပန့်အဖုံးနှင့် ပန့်ပန့်ဘူးကို တင်းတင်းကြပ်ကြပ် တင်းကြပ်စွာ သော့ခတ်ပြီး၊ ထို့နောက် ပန့်ကိုယ်ထည်တစ်ခုလုံးကို ကိရိယာအရင်းသို့ လုံခြုံအောင်ထားပါ။

6. ပုံပန်းသဏ္ဍာန် ပြီးမြောက်ခြင်း- ယူနစ်တစ်ခုလုံးမှ အညစ်အကြေးများနှင့် အစွန်းအထင်းများကို ရှင်းထုတ်ပြီး ပုံပန်းသဏ္ဍာန်သမာဓိကို စစ်ဆေးကာ အလုံးစုံ သပ်ရပ်သောလုပ်ငန်းကို အပြီးသတ်ပါ။

7. အချိတ်အဆက် ချိန်ညှိခြင်းနှင့် ချိန်ညှိခြင်း- မော်တာ နှင့် ပန့်-ကိုယ်ထည် အချိတ်အဆက်များ အပြီးအစီး တပ်ဆင်ခြင်း ၊ ဂီယာ တိကျမှုကို သေချာစေရန် coaxiality ပြုပြင်ခြင်းကို လုပ်ဆောင်ပါ။

V. Centrifugal Pump စည်းဝေးပွဲအတွက် အဓိကနည်းပညာလိုအပ်ချက်များ

အရည်အချင်းပြည့်မီသော စက်ကိရိယာများလည်ပတ်မှုသေချာစေရန်အတွက် တပ်ဆင်မှုပြီးစီးသောအခါ နည်းပညာစံနှုန်းများနှင့်အညီ တင်းကျပ်စွာ စစ်ဆေးခြင်းနှင့် လက်ခံခြင်းကို ပြုလုပ်ရပါမည်။ အခြေခံလက်ခံမှုစံနှုန်းများကို အောက်တွင်ဖော်ပြထားသည်-

•  ယူနစ်တစ်ခုလုံး၏ ပြောင်းလွယ်ပြင်လွယ်လှည့်ခြင်း- ပန့်ကိုယ်ထည်ကို ညင်ညင်သာသာလှည့်ပြီး ရိုးတံကို ကိုယ်တိုင်လှည့်ပါ။ စက်သည် ပွတ်တိုက်မှု သို့မဟုတ် စက်ပိုင်းဆိုင်ရာ ပွတ်တိုက်မှု ဆူညံခြင်းမရှိဘဲ ချောမွေ့စွာ လှည့်ပတ်ရမည်။
•  ပန့်ရှပ်ဖွင့်ခြင်း မရှိပါ- ပန့်ရှပ်သည် လိုက်လျောညီထွေရှိသော ရှင်းလင်းမှုများနှင့် လျော့ရဲခြင်း သို့မဟုတ် တုန်လှုပ်ခြင်း မရှိစေရပါ။
•  အရည်အချင်းပြည့်မီသော အချိတ်အဆက်မိခြင်း- တုန်ခါမှု၊ ပုံမှန်မဟုတ်သော ဆူညံသံများနှင့် eccentric လည်ပတ်မှုကြောင့် ဖြစ်ပေါ်လာသော ဝတ်ဆင်မှုတို့ကို ရှောင်ရှားရန်အတွက် အရည်အချင်းပြည့်မီသော အချိတ်အဆက်မိခြင်း- မော်တာတစ်ဝက်တွဲချိတ်နှင့် မော်တာတစ်ဝက်တွဲချိတ်ကြားရှိ တွဲဆက်သွေဖည်မှုသည် စက်ကိရိယာပိုင်းဆိုင်ရာ ကန့်သတ်ချက်များနှင့်အညီ လိုက်နာရမည်ဖြစ်သည်။
•  ပုံမှန်ချောဆီဖြည့်ခြင်း- သင့်လျော်သော ချောဆီနှင့် ဆီပမာဏဖြင့် ဝက်ဝံများနှင့် ဂီယာအစိတ်အပိုင်းများကို ဖြည့်ပါ။ ဆီပြတ်လပ်ခြင်း သို့မဟုတ် ဖုန်မှုန့်များ စုပုံခြင်းကြောင့် ခြောက်သွေ့သော အကြိတ်များကို တားဆီးရန် သင့်လျော်သော ဆီပမာဏကို ထိန်းသိမ်းပါ။

အကျဉ်းချုပ်

Centrifugal Pump အစိတ်အပိုင်းများသည် စက်လည်ပတ်မှုအတွက် အုတ်မြစ်ချပေးသည်။ ပန်ကာများ၊ ပန့်အိတ်များ၊ ပန့်တံများ၊ အလုံပိတ်ဒြပ်စင်များ၊ ဝက်ဝံများနှင့် အခြားအစိတ်အပိုင်းများသည် သက်ဆိုင်ရာလုပ်ငန်းဆောင်တာများကို လုပ်ဆောင်ပြီး ဘုံဘိုင်စွမ်းဆောင်ရည်နှင့် ဝန်ဆောင်မှုသက်တမ်းကို သတ်မှတ်ပေးပါသည်။ တစ်ချိန်တည်းတွင်၊ စည်းဝေးပွဲအကြိုပြင်ဆင်မှုများ၊ လိုက်လျောညီထွေရှိသော စည်းဝေးပွဲအစီအစဉ်များနှင့် တင်းကြပ်သောစည်းဝေးပွဲလက်ခံမှုစံနှုန်းများသည် စက်ပစ္စည်းချို့ယွင်းမှုကို ရှောင်ရှားရန်၊ လည်ပတ်မှုစွမ်းဆောင်ရည်ကို မြှင့်တင်ရန်နှင့် စက်ပစ္စည်းဝန်ဆောင်မှုသက်တမ်းကို တိုးမြှင့်ရန် အဓိကသော့ချက်ဖြစ်သည်။ အစိတ်အပိုင်းဖွဲ့စည်းပုံနှင့် တပ်ဆင်ရေးနည်းပညာများကို ကျွမ်းကျင်ပိုင်နိုင်စွာ ပြုလုပ်နိုင်ရမည်။Teffikocentrifugal ပန့်များသည် စက်ကိရိယာများ လည်ပတ်ထိန်းသိမ်းမှု၊ တပ်ဆင်မှုတာဝန်ယူခြင်းနှင့် ချို့ယွင်းမှုပြဿနာဖြေရှင်းခြင်းအတွက် မရှိမဖြစ်အခြေခံလုပ်ငန်းအဖြစ် ဆောင်ရွက်ပါသည်။

ပိုမိုအသေးစိတ်လေ့လာရန်Teffiko centrifugal ပန့်အပိုင်းများ၊ ဤဆောင်းပါးကိုကိုးကားပါ။
