API 610 သည် ရေနံဓာတုဗေဒ၊ ရေနံဓာတ်ငွေ့နှင့် ဓာတုဗေဒစက်မှုလုပ်ငန်းများတွင် ရေပြင်ညီ centrifugal ပန့်များအတွက် အဓိက ယေဘူယျစံအဖြစ် ဆောင်ရွက်ပါသည်။ ဤစံနှုန်းသည် စက်မှုဗဟိုချက်ဖိုပန့်များကို core configurations သုံးခုအဖြစ် အမျိုးအစားခွဲခြားသည်- OH overhung pumps၊ BB-bearings pumps နှင့် VS ဒေါင်လိုက် suspended pumps များအကြား။ နှစ်ပေါင်းများစွာ အတွင်းကျကျ R&D နှင့် API 610 လိုက်လျောညီထွေရှိသော ပန့်များကို ထုတ်လုပ်မှုကျွမ်းကျင်မှုဖြင့် Teffiko သည် မတူကွဲပြားသောစက်မှုလုပ်ငန်းအတွက် စံပြုဖွဲ့စည်းပုံဒီဇိုင်းနှင့် လိုအပ်ချက်များကိုလိုက်လျောညီထွေဖြစ်စေရန်အတွက် ကြွယ်ဝသောအတွေ့အကြုံများမှတစ်ဆင့် မတူကွဲပြားသောစက်မှုလုပ်ငန်းအတွက် ယုံကြည်စိတ်ချရသော အရည်သယ်ယူပို့ဆောင်ရေးဖြေရှင်းချက်များကို ပေးဆောင်ပါသည်။

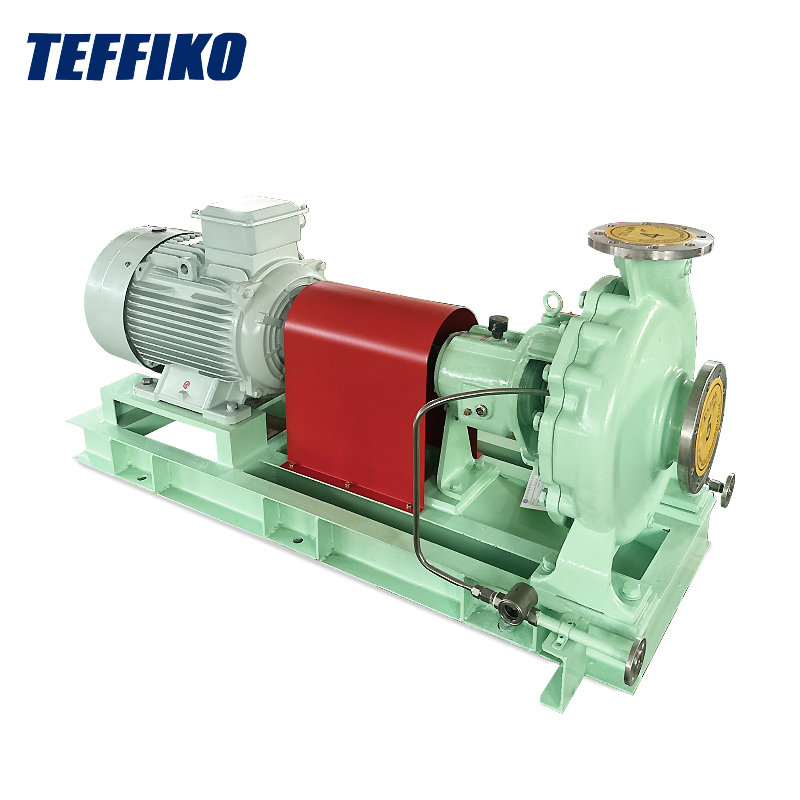

OH (Overhung Pump):ပန်ကာကို ပန့်တံရိုး၏ အဆုံးတွင် တပ်ဆင်ထားပြီး ဝက်ဝံအိမ်အပြင်ဘက်တွင် ရွက်လွှင့်နေပါသည်။ bearing assembly ကို process fluid နှင့် လုံးဝခွဲထားသည်။ ၎င်းသည် ပင်မရေစီးကြောင်း ပေါ့ပါးသော အလျားလိုက် ပန့်အမျိုးအစားဖြစ်သည်။

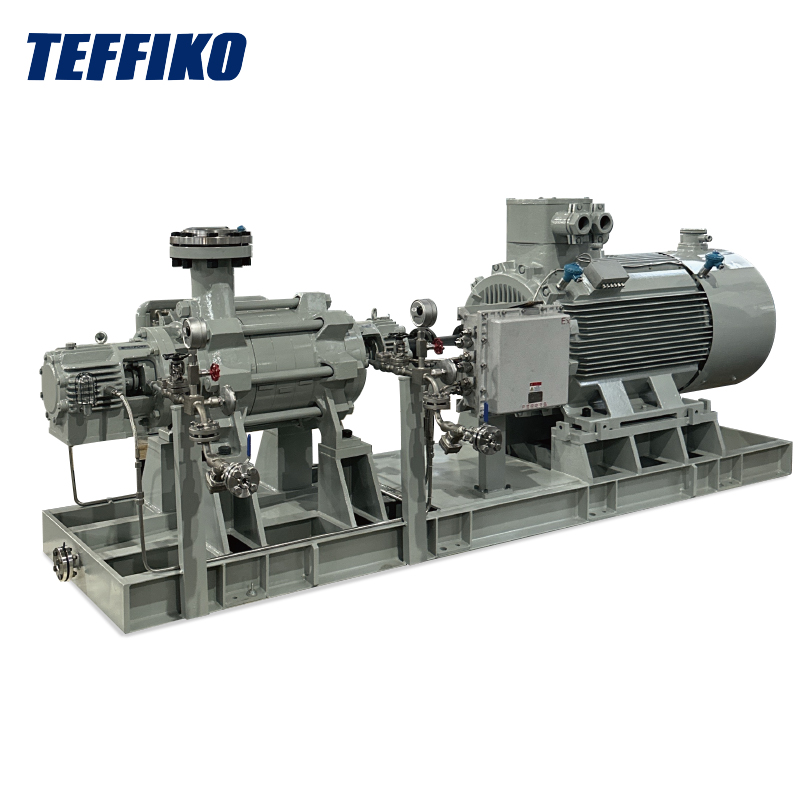

BB (Between-Bearings Pump):impeller သည် လည်ပတ်မှုအခြေအနေများတောင်းဆိုရန်အတွက် rotor balance နှင့် လည်ပတ်မှုအခြေအနေများအတွက် အလုံးစုံပံ့ပိုးမှု တောင့်တင်းမှုကို များစွာတိုးတက်ကောင်းမွန်စေသည့် အချိုးကျသော ပံ့ပိုးမှုဖွဲ့စည်းပုံဖြင့် ဝက်ဝံနှစ်စုံကြားတွင် စီထားသည်။
VS (ဒေါင်လိုက် Suspended Pump)-ပန့်ရှပ်နှင့် ပန်ကာကို ဒေါင်လိုက်ဆိုင်းငံ့ထားပြီး သယ်ယူထားသော အရည်တွင် နှစ်မြှုပ်ထားသည်။ ၎င်းကို ဒေါင်လိုက်ရေနက်ပိုင်းနှင့် တင့်ကားအတွင်း သယ်ယူပို့ဆောင်ရေးအခြေအနေများတွင် အများစုအသုံးပြုကြပြီး ဤစာတမ်းတွင် အသေးစိတ်ဆွေးနွေးမည်မဟုတ်ပါ။
သေးငယ်သောခြေရာများဖြင့် အလုံးစုံဖွဲ့စည်းတည်ဆောက်ပုံ၊ အာကာသကန့်သတ်ချက်များရှိသော ပရောဂျက်များအတွက် သင့်လျော်သော၊ ရိုးရှင်းသောပြုပြင်ထိန်းသိမ်းမှုလုပ်ငန်းများ၊ စက်ပိတ်ချိန်ကို သိသာထင်ရှားစွာ လျှော့ချပေးသော စက်ပိုင်းဆိုင်ရာ တံဆိပ်များနှင့် ပန်ကာများကို အဆင်ပြေစွာ စစ်ဆေးခြင်းနှင့် အစားထိုးခြင်း၊ တည်ငြိမ်သောဖိအားနှင့် အလယ်အလတ်-ဟိုက်ဒရောလစ် ဝန်အခြေအနေများအတွက် သင့်လျော်ပြီး အသုံးဝင်မှုဝန်ဆောင်မှုတာဝန်များအတွက် အလွန်ကောင်းမွန်သော လိုက်လျောညီထွေရှိမှုကို ပြသသည်။
overhung တည်ဆောက်မှုဖြင့် ကန့်သတ်ထားသော၊ မြင့်မားသော shaft deflection ဖြစ်နိုင်ခြေသည် ကြီးမားသော- impeller-diameter နှင့် high-pressure အခြေအနေများအောက်တွင် ဖြစ်ပေါ်နိုင်ပြီး၊ အလွန်အကျွံတုန်ခါမှုကို အလွယ်တကူဖြစ်ပေါ်စေနိုင်သည်။ မြင့်မားသော စီးဆင်းမှု၊ အပူချိန်မြင့်မှု၊ ဖိအားမြင့် အဆက်မပြတ် လေးလံသော ထုတ်လုပ်မှုစနစ်များအတွက် မသင့်လျော်ပါ။ ၎င်းတွင် ဝန်ဆောင်မှုသက်တမ်းတိုခြင်းနှင့် ရေရှည်ပြင်းထန်သောလည်ပတ်မှုအခြေအနေများအောက်တွင် လျင်မြန်သောတံဆိပ်ကပ်ခြင်းပါရှိသည်။
အပင် အသုံးဝင်သောရေ သယ်ယူပို့ဆောင်ရေး၊ ဓာတုဓာတ်ခွဲဆေး သောက်သုံးမှု၊ အလင်း-ဟိုက်ဒရိုကာဗွန် လွှဲပြောင်းမှု၊ အရန် လုပ်ငန်းစဉ်-အရည် သယ်ယူပို့ဆောင်ရေးနှင့် အခြားအရေးပါသော၊ ပြတ်တောင်းပြတ်တောင်း သို့မဟုတ် ဝန်နည်းပါးသည့် တာဝန်များ။
Symmetric rotor-support ဒီဇိုင်းသည် ခိုင်ခံ့သောဝန်ကို လိုက်လျောညီထွေဖြစ်စေရန်နှင့် အလွန်မြင့်မားသော ရိုးရိုးတည်ငြိမ်မှုကို ပံ့ပိုးပေးသည်။ မြင့်မားသော အပူချိန်နှင့် ဖိအားမြင့် အခြေအနေများအောက်တွင် ရေရှည်လည်ပတ်နိုင်စွမ်း နည်းပါးသော ဒိုင်းနမစ်ဝင်ရိုး၊ ဟန်ချက်ညီသော ရဟတ်တပ်ဖွဲ့များသည် OH ပန့်များနှင့် နှိုင်းယှဉ်ပါက များစွာသာလွန်ကောင်းမွန်သော လည်ပတ်တည်ငြိမ်မှုကို ပေးစွမ်းနိုင်ပြီး စက်တုန်ခါမှုနှင့် axial တွန်းအားတို့ကို ထိရောက်စွာ လျှော့ချပေးပါသည်။
ပိုမိုလေးလံသော စက်ကိရိယာများ၏ အလေးချိန်၊ ပိုကြီးသော ခြေရာနှင့် ခိုင်ခံ့မြဲမြံသော စက်ပစ္စည်းအုတ်မြစ်များအတွက် လိုအပ်ချက်များ၊ အထူးသဖြင့် multi-stage BB pumps များအတွက် ခေတ်မီပြီး ရှုပ်ထွေးသော ဖွဲ့စည်းပုံများ၊ တပ်ဆင်နေစဉ်အတွင်း ချိန်ညှိတိကျမှုအတွက် တင်းကျပ်သော ပြုပြင်ထိန်းသိမ်းမှုလုပ်ငန်းဝန်နှင့် တင်းကျပ်သောလိုအပ်ချက်များနှင့်အတူ ခက်ခဲကြမ်းတမ်းသော ဖြုတ်တပ်ခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းမှုလုပ်ထုံးလုပ်နည်းများ။
ရေနံဓာတ်ငွေ့ပိုက်လိုင်း သယ်ယူပို့ဆောင်ရေး၊ ရေနံတွင်းရေ-ထိုးဆေးစနစ်များ၊ သန့်စင်သည့်အမိုင်နိုအရည်လည်ပတ်မှု၊ အပူချိန်မြင့်သောမျှော်စင်အောက်ခြေမှ ထုတ်လွှတ်မှု၊ ဘွိုင်လာအစာ-ရေဖိအားပေးခြင်းနှင့် အခြားအရေးကြီးသော စဉ်ဆက်မပြတ်ထုတ်လုပ်မှုတာဝန်များ။
ပန့်အမျိုးအစားနှစ်ခုကြားရှိ ဟာ့ဒ်ဝဲဖွဲ့စည်းပုံပုံစံများ၊ စွမ်းဆောင်ရည်နှင့် လည်ပတ်ထိန်းသိမ်းမှု ကွာခြားချက်များကို လျင်မြန်စွာခွဲခြားနိုင်စေရန်၊ API 610 စံနှုန်းအောက်ရှိ ပြီးပြည့်စုံသော နှိုင်းယှဉ်ဇယားတွင် core ရွေးချယ်မှုဘောင်များကို အကျုံးဝင်သည်-
| နှိုင်းယှဉ်ချက် | OH Overhung Pump | BB between-Bearings Pump |
|---|---|---|
| Shaft ပံ့ပိုးမှုနည်းလမ်း | Single-end overhung ပံ့ပိုးမှု | Dual-bearing symmetric ပံ့ပိုးမှု |
| ခြေရာနှင့်ဖောင်ဒေးရှင်း | ရိုးရှင်းသောအခြေခံအုတ်မြစ်နှင့်အတူကျစ်လစ်သိပ်သည်းအရွယ်အစား | အားဖြည့်ဖောင်ဒေးရှင်းလိုအပ်သောအရွယ်အစား |
| Pressure Handling Capacity ၊ | အလယ်အလတ်ဖိအားအတွက်သင့်လျော်သည်။ | မြင့်မားသော / အလွန်မြင့်မားသောဖိအားများအတွက်သင့်လျော်သည်။ |
| စီးဆင်းမှုစွမ်းရည် | အနိမ့်မှ အလယ်အလတ် စီးဆင်းမှု | ခိုင်ခံ့သောဝန်ခံနိုင်ရည်ဖြင့် အလယ်အလတ်မှ မြင့်သောစီးဆင်းမှု |
| ပြုပြင်ထိန်းသိမ်းမှုလွယ်ကူခြင်း။ | လွယ်ကူသောပြုပြင်ထိန်းသိမ်းမှုနှင့်အတူရိုးရှင်းသောဖွဲ့စည်းပုံ | ကျယ်ပြန့်သောပြုပြင်ထိန်းသိမ်းမှုလုပ်ထုံးလုပ်နည်းများဖြင့်ရှုပ်ထွေးသောဖွဲ့စည်းပုံ |
| Axial Load နှင့် Deformation | Shaft deflection ဖြစ်ပေါ်; အလယ်အလတ်တည်ငြိမ်မှု | သိသိသာသာ ပုံပျက်ခြင်းမရှိဘဲ ဟန်ချက်ညီသော ဝန်များ |
| Rotor Dynamics စွမ်းဆောင်ရည် | လည်ပတ်နှုန်းအတော်လေးနည်းသော တင်းကျပ်သည့်အနားသတ်ကန့်သတ်ချက် | လုံလောက်သော တောင့်တင်းမှု၊ တုန်ခါမှုနည်းခြင်းနှင့် တည်ငြိမ်မှုမြင့်မားခြင်း။ |
| Bearing အမျိုးအစား | Ball/ roller ပွတ်တိုက်မှုဆန့်ကျင် ဝက်ဝံများ | အင်္ကျီလက်/ တိမ်းစောင်း-ပြားတွန်း ဝက်ဝံ |
| Seal Configuration | သမားရိုးကျ single / double cartridge mechanical seals များ | Flush-type/tandem high-pressure seals များ |
| အသုံးများသောပစ္စည်းများ | 316 stainless steel၊ duplex stainless steel | Chrome သံမဏိ၊ Inconel၊ Hastelloy |
ကုန်ကျစရိတ်နည်းသော၊ အဆင်ပြေသောလည်ပတ်မှုနှင့် ပြုပြင်ထိန်းသိမ်းမှုကို လိုက်စားသည့် ပရောဂျက်များအတွက်၊ အလယ်အလတ်မှနိမ့်သောဖိအား၊ အသေးစားမှအလတ်စား အရန်အသုံးအဆောင်-ဝန်ဆောင်မှုအခြေအနေများအောက်တွင် OH overhung pumps များကို ဦးစားပေးပါသည်။ စက်ပစ္စည်းတည်ငြိမ်မှု၊ ချို့ယွင်းမှုနည်းပါးမှုနှင့် တာရှည်ဝန်ဆောင်မှုသက်တမ်းအတွက် တင်းကြပ်သောလိုအပ်ချက်များပါရှိသော အပူချိန်မြင့်မားခြင်း၊ ဖိအားမြင့်ခြင်းနှင့် မြင့်မားသောစီးဆင်းမှုအခြေအနေများကို လိုက်နာသည့် အရေးကြီးသော စဉ်ဆက်မပြတ်ထုတ်လုပ်မှုယူနစ်များအတွက်၊ BB-bearings ပန့်များကြားတွင် အသုံးပြုရပါမည်။ အမှန်တကယ် ပန့်ရွေးချယ်မှုတွင် စက်ပစ္စည်းများ ယုံကြည်စိတ်ချရမှုနှင့် ပရောဂျက်စီးပွားရေးကို ဟန်ချက်ညီစေရန် လတ်ဆက်သော သံချေးတက်မှု၊ ပျစ်ခဲမှုနှင့် စတင်မှုရပ်တန့်သည့် ကြိမ်နှုန်းကဲ့သို့သော ကန့်သတ်ချက်များကို ကျယ်ကျယ်ပြန့်ပြန့် အကဲဖြတ်ရန် လိုအပ်သည်။
စိတ်ကြိုက်ဝယ်ယူမှုလိုအပ်ချက်များ၊ နည်းပညာဆိုင်ရာအချက်အလက်များ၊ နမူနာများ၊ စျေးနှုန်း သို့မဟုတ် အစုလိုက်အမှာစာအတွက် ဖြေရှင်းချက်စုံစမ်းမေးမြန်းမှုများအတွက်၊ ကျေးဇူးပြု၍ ကျွန်ုပ်တို့ထံ ချက်ချင်းဆက်သွယ်ပါ (https://www.teffiko.com) သင်၏ လျှောက်လွှာလိုအပ်ချက်များကို ဆွေးနွေးရန်နှင့် သင့်ထုတ်လုပ်မှုလိုအပ်ချက်များအတွက် သင့်လျော်သောဖြေရှင်းချက်များကို ရှာဖွေဖော်ထုတ်ရန် TEFFIKO အဖွဲ့နှင့် ပူးပေါင်းပါ။
