"ငါတို့ ပန့်က မော်တာ မီးလောင်သွားပြန်ပြီ!"
"ရေစုပ်စက်တွေအတွက် လျှပ်စစ်မီတာခက ဒီလထဲမှာ ရယ်စရာကောင်းလောက်အောင် မြင့်နေတယ်။ ပန့်ကို ရွေးတာမှားသလား"
"ပန့်အသစ်တပ်ဆင်ပြီးနောက်၊ စီးဆင်းမှုနှုန်းသည် ဒီဇိုင်းလိုအပ်ချက်ကို မဖြည့်ဆည်းနိုင်တော့ပါ။"
ရေပေးဝေရေး၊ ဓာတုဗေဒအင်ဂျင်နီယာ၊ HVAC နှင့် အခြားနယ်ပယ်များတွင် မကြာခဏ ကြုံတွေ့ရသော ပြဿနာများသည် centrifugal pump ၏ core "instruction manual"—စွမ်းဆောင်ရည်မျဉ်းကွေးဖြစ်သည်။ စက်မှုလုပ်ငန်းတွင် တွင်ကျယ်စွာအသုံးပြုသော core စက်ပစ္စည်းတစ်ခုအနေဖြင့် 1% တိုင်းသည် ထိရောက်မှု တိုးလာပါသည်။centrifugal ပန့်အကြီးစားပရောဂျက်တစ်ခုအတွက် လုပ်ငန်းလည်ပတ်မှုကုန်ကျစရိတ်မှာ နှစ်စဉ် သောင်းနှင့်ချီသော ယွမ်ငွေ ရာပေါင်းများစွာကိုပင် စုဆောင်းထားသည်ဟု ဆိုလိုနိုင်သည်။
ဤဆောင်းပါးသည် သင့်အား pump curves များကို မည်သို့ဖတ်ရမည်ကို ပြောပြရုံသာမက အကောင်းဆုံးသော ဝယ်ယူမှုနှင့် လည်ပတ်မှုနှင့် ပြုပြင်ထိန်းသိမ်းမှုဆိုင်ရာ ဆုံးဖြတ်ချက်များချမှတ်ရန် ၎င်းတို့ကို မည်သို့အသုံးပြုရမည်ကို သင်ကြားပေးပါမည်။

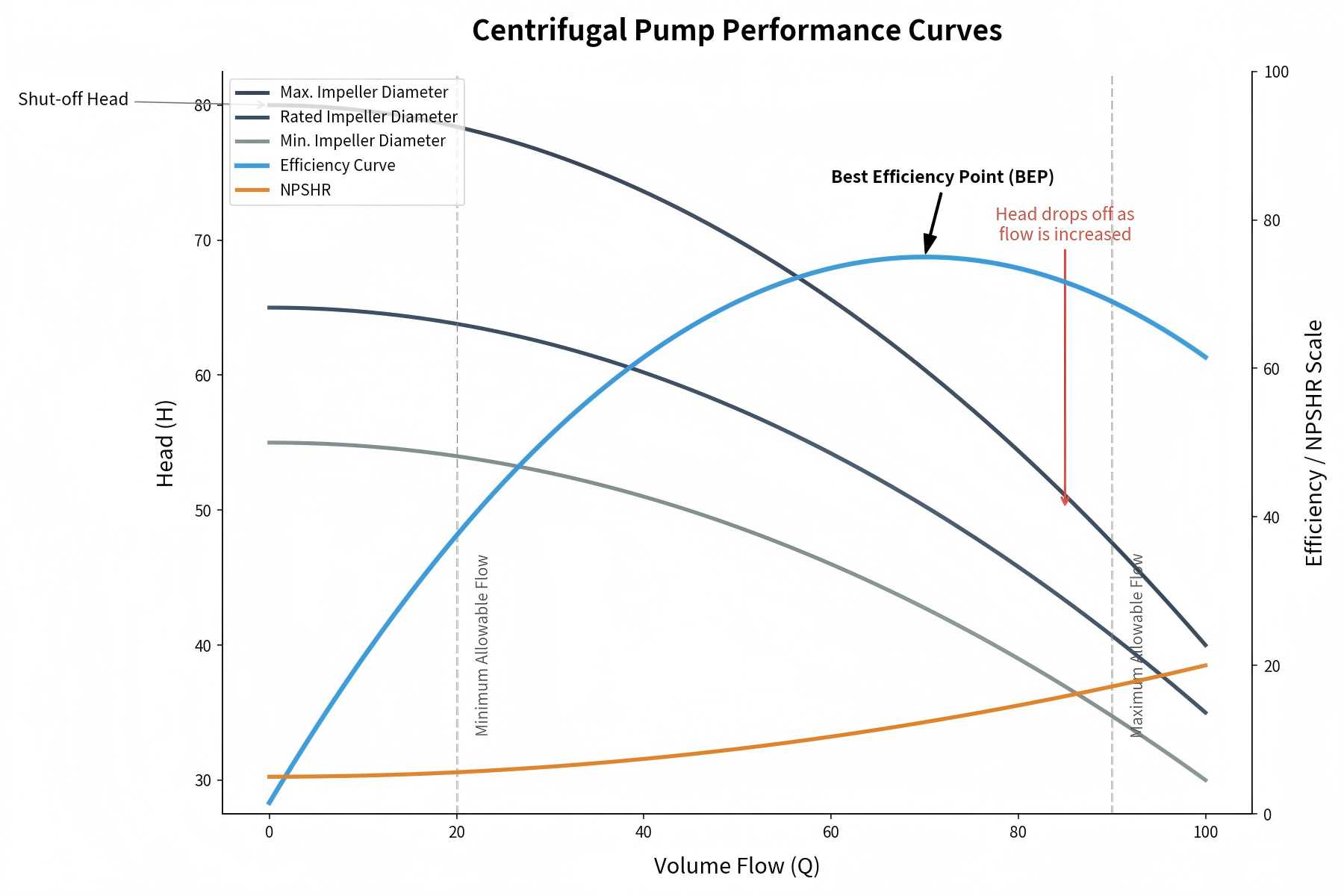

Head-Flow Curve (H-Q Curve) သည် pump curve ၏ အခြေခံအကျဆုံး အစိတ်အပိုင်းဖြစ်သည်။ ၎င်းသည် ပန့်၏ဦးခေါင်း (ပန့်၏အရည်ကို မြှင့်တင်နိုင်သည့် အမြင့်) နှင့် စီးဆင်းမှုနှုန်း (တစ်ယူနစ်လျှင် ပန့်မှပေးပို့သော အရည်ပမာဏ) အကြား ဆက်နွယ်မှုကို ဖော်ညွှန်းသည်။ ပုံမှန်အားဖြင့်၊ ဦးခေါင်းကို ဒေါင်လိုက်ဝင်ရိုး (Y-axis) တွင် ပုံဖော်ထားပြီး အလျားလိုက်ဝင်ရိုး (X-axis) တွင် စီးဆင်းမှုနှုန်းကို ပုံဖော်ထားသည်။
သော့ကောက်ချက်ကို H-Q မျဉ်းကွေးမှ ထုတ်ယူနိုင်သည်- စီးဆင်းမှုနှုန်း တိုးလာသည်နှင့်အမျှ ဦးခေါင်းသည် တဖြည်းဖြည်း လျော့နည်းလာသည်။ ၎င်းမှာ impeller နှင့် pump casing မှတဆင့် အရည်များ ပိုမိုဖြတ်သန်းလာသည်နှင့်အမျှ pump အတွင်းရှိ အရည်များ ပွတ်တိုက်မှုနှင့် တုန်ခါမှုများ ပြင်းထန်လာကာ ဦးခေါင်းကို လျော့နည်းသွားစေသောကြောင့် ဖြစ်သည်။ ဥပမာအားဖြင့်၊ ပန့်သည် တစ်မိနစ်လျှင် 50 ဂါလံ (gpm) ဖြင့် ဦးခေါင်းကို ပေ 100 စီးဆင်းစေပြီး စီးဆင်းမှုနှုန်း 75 gpm သို့တိုးလာသောအခါ ခေါင်းသည် ပေ 80 အထိကျဆင်းသွားသည်—ဤဆက်နွယ်မှုကို မျဉ်းကွေးပေါ်တွင် ရှင်းရှင်းလင်းလင်းမြင်ရသည်။
Power-Flow Curve (P-Q Curve) သည် ပန့်၏ ပါဝါစားသုံးမှုနှင့် စီးဆင်းမှုနှုန်းကို အဆက်မပြတ်အမြန်နှုန်းဖြင့် ပြသသည်။ ပါဝါသုံးစွဲမှု (မြင်းကောင်ရေ သို့မဟုတ် ကီလိုဝပ်) ကို ဒေါင်လိုက်ဝင်ရိုးပေါ်တွင် ပုံဖော်ထားပြီး အလျားလိုက်ဝင်ရိုးပေါ်တွင် စီးဆင်းနှုန်းကို ပုံဖော်ထားသည်။
H-Q မျဉ်းကွေးနှင့်မတူဘဲ၊ P-Q မျဉ်းကွေးသည် အတက်လမ်းကြောင်းကိုပြသသည်- စီးဆင်းမှုနှုန်းမြင့်တက်လာသည်နှင့်အမျှ ပါဝါသုံးစွဲမှုတိုးလာသည်။ အဘယ်ကြောင့်ဆိုသော် ပန့်သည် အရည်ပိုထုတ်ရန်နှင့် ပိုကြီးသော ပွတ်တိုက်မှုနှင့် လှိုင်းထန်မှုကို ကျော်လွှားရန် ပိုမိုအားစိုက်ထုတ်ရန် လိုအပ်သောကြောင့် ဖြစ်သည်။ ဤမျဉ်းကွေးကို နားလည်ခြင်းသည် ပန့်မော်တာရွေးချယ်မှုအတွက် အရေးကြီးသည်—မော်တာသည် အရွယ်အစားသေးငယ်ပါက၊ စီးဆင်းမှုမြင့်မားသောအခြေအနေများအောက်တွင် ဝန်ပိုသွားနိုင်သည်။ အရွယ်အစားကြီးလျှင် စွမ်းအင် ဖြုန်းတီးမှု ဖြစ်စေသည်။
Efficiency-Flow Curve (E-Q Curve) သည် မတူညီသော စီးဆင်းမှုနှုန်းဖြင့် pump ၏ စွမ်းဆောင်ရည်ကို ထင်ဟပ်စေသည်။ စွမ်းဆောင်ရည် (ရာခိုင်နှုန်းအဖြစ် ဖော်ပြသည်) ကို ဒေါင်လိုက်ဝင်ရိုးပေါ်တွင် ပုံဖော်ထားပြီး အလျားလိုက်ဝင်ရိုးပေါ်တွင် စီးဆင်းမှုနှုန်းကို ပုံဖော်ထားသည်။ ဤမျဉ်းကွေးသည် စွမ်းအင်သုံးစွဲမှုကို လျှော့ချရန် သော့ချက်ဖြစ်ပြီး၊ ၎င်းသည် ပန့်အား အမြင့်ဆုံးထိရောက်မှုဖြင့် လုပ်ဆောင်သည့် စီးဆင်းမှုနှုန်းကို ပြသသောကြောင့် ဖြစ်သည်။
ထိရောက်မှုမျဉ်းကွေးသည် များသောအားဖြင့် "တောင်ပုံသဏ္ဍာန်" ဖြစ်သည်- စီးဆင်းမှုနှုန်း တိုးလာသည်နှင့်အမျှ စွမ်းဆောင်ရည်သည် အထွတ်အထိပ်သို့ တက်လာသည်၊ ထို့နောက် စီးဆင်းမှုနှုန်း ဆက်လက်တိုးလာသည်နှင့်အမျှ တဖြည်းဖြည်း ကျဆင်းလာသည်။ ဤမျဉ်းကွေး၏ အထွတ်အထိပ်ကို အကောင်းဆုံး ထိရောက်မှုအမှတ် (BEP) ဟုခေါ်သည်—အောက်တွင် အသေးစိတ်ရှင်းပြထားသည်။
ပန့်ကွေးမျဉ်းကိုဖတ်ခြင်းသည် မျဉ်းကွေးသုံးခုခွဲကို ခွဲခြားသတ်မှတ်ခြင်းအတွက်သာမက pump စွမ်းဆောင်ရည်ကို ဆုံးဖြတ်သည့် အဓိကဒေတာအချက်များကို နားလည်ခြင်းလည်းဖြစ်သည်။ အောက်တွင် အာရုံစိုက်ရမည့် အဓိကအချက်များမှာ-
အကောင်းဆုံး ထိရောက်မှုအမှတ် (BEP) သည် အမြင့်ဆုံးထိရောက်မှုဖြင့် ပန့်လည်ပတ်သည့် စီးဆင်းမှုနှုန်းနှင့် ဦးခေါင်းပေါင်းစပ်မှုဖြစ်ပြီး၊ ၎င်းသည် E-Q မျဉ်းကွေး၏ အထွတ်အထိပ်နှင့် ပန့်၏အသက်သာဆုံး လည်ပတ်မှုအမှတ်လည်းဖြစ်သည်။ ပန့်ကိုရွေးချယ်သောအခါ၊ စနစ်၏လိုအပ်သောလည်ပတ်မှုအမှတ် (စီးဆင်းမှုနှုန်း + ဦးခေါင်း) သည် BEP နှင့်တတ်နိုင်သမျှနီးစပ်သည့်မော်ဒယ်များကိုဦးစားပေးပါ။
BEP နှင့်ဝေးသောပန့်ကိုလည်ပတ်ခြင်းသည် စွမ်းအင်သုံးစွဲမှုတိုးလာခြင်း၊ impeller နှင့် motor ၏အရှိန်အဟုန်မြှင့်ခြင်းနှင့် ပန့်ဝန်ဆောင်မှုသက်တမ်းကိုတိုစေပါသည်။ ဥပမာအားဖြင့်၊ 60 gpm နှင့် သက်ဆိုင်သော BEP ပါသော ပန့်သည် 30 gpm (BEP စီးဆင်းမှုနှုန်းထက်ဝက်) တွင် 20% မှ 30% ထိရောက်မှုလျော့ချခြင်းနှင့် အချိန်မတန်မီ ပျက်ကွက်ခြင်းတို့ကို ကြုံတွေ့ရနိုင်သည်။
လည်ပတ်မှုအကွာအဝေး (စွမ်းဆောင်ရည်အကွာအဝေးဟုလည်းခေါ်သည်) သည် ပန်ကာ၊ မော်တာ သို့မဟုတ် အခြားအစိတ်အပိုင်းများကို မထိခိုက်စေဘဲ ပန့်သည် ဘေးကင်းစွာလည်ပတ်နိုင်သည့်အတွင်း စီးဆင်းနှုန်းနှင့် ဦးခေါင်းကြားကာလကို ရည်ညွှန်းသည်။ ဤအကွာအဝေးကို ပန့်၏ အနိမ့်ဆုံး/အမြင့်ဆုံး စီးဆင်းနှုန်းနှင့် ဦးခေါင်းဖြင့် သတ်မှတ်ပြီး H-Q မျဉ်းကွေးပေါ်တွင် တိုက်ရိုက်ကြည့်ရှုနိုင်သည်။
ထုတ်လုပ်သူများသည် ပုံမှန်အားဖြင့် ဘေးကင်းသောလည်ပတ်မှုအကွာအဝေးကိုသေချာစေရန် BEP ၏ 70% မှ 120% အတွင်း ပန့်ကိုလည်ပတ်ရန် အကြံပြုပါသည်။ ဤအကွာအဝေးအပြင်ဘက်တွင် လည်ပတ်ခြင်းသည် cavitation၊ အလွန်အကျွံတုန်ခါမှု၊ မော်တာ အပူလွန်ကဲခြင်းနှင့် အခြားပြဿနာများကို ဖြစ်စေနိုင်သည်။
Shut-off head သည် သုည flow (ဆိုလိုသည်မှာ discharge valve ကိုပိတ်သောအခါ) တွင် pump မှထုတ်ပေးနိုင်သော အမြင့်ဆုံးဦးခေါင်းဖြစ်ပြီး H-Q မျဉ်းကွေးနှင့် ဒေါင်လိုက်ဝင်ရိုး (Y-axis) ၏ဆုံရပ်ဖြစ်သည်။ အပိတ်ခေါင်းအား နားလည်ခြင်းသည် စနစ်ဒီဇိုင်းအတွက် အရေးကြီးသည်—စနစ်၏တည်ငြိမ်သောဦးခေါင်းသည် ပန့်ပိတ်ခေါင်းထက်ကျော်လွန်ပါက၊ ပန့်သည် အရည်များပေးပို့ရန် ပျက်ကွက်မည်ဖြစ်သည်။
အများဆုံးစီးဆင်းမှုနှုန်းသည် သုညဦးခေါင်း (ဆိုလိုသည်မှာ စီးဆင်းမှုခံနိုင်ရည်မရှိ) တွင် ပန့်ကပေးပို့နိုင်သော အမြင့်ဆုံးစီးဆင်းမှုဖြစ်ပြီး H-Q မျဉ်းကွေးနှင့် အလျားလိုက်ဝင်ရိုး (X-axis) တို့၏ဆုံရာဖြစ်သည်။ ဤတန်ဖိုးသည် ပန့်သည် စနစ်၏ အမြင့်ဆုံးစီးဆင်းမှုလိုအပ်ချက်ကို ဖြည့်ဆည်းပေးနိုင်ခြင်းရှိမရှိ ဆုံးဖြတ်ရန် ကူညီပေးသည်။
Net Positive Suction Head (NPSH) သည် စုပ်ယူမှုဖိအားမလုံလောက်မှုကြောင့် အရည်တွင် အခိုးအငွေ့ပူဖောင်းများ ဖြစ်ပေါ်သည့် ကာဗိုဂျင်ကို တားဆီးရန် အဓိက ကန့်သတ်ဘောင်တစ်ခုဖြစ်သည်။ NPSH သည် pump suction မှ fluid pressure နှင့် fluid ၏ vapor pressure အကြား ကွာခြားချက်ဖြစ်သည်။
စုပ်စက်မျဉ်းကွေးအများစုတွင် မတူညီသောစီးဆင်းမှုနှုန်းများဖြင့် cavitation မပါဘဲ လည်ပတ်ရန်အတွက် ပန့်အတွက်လိုအပ်သော အနည်းဆုံး NPSH ကိုပြသသည့် NPSH မျဉ်းကွေးတစ်ခုပါဝင်သည်။ cavitation ကိုရှောင်ရှားရန်၊ စနစ်၏ရရှိနိုင်သော NPSH သည် pump မှလိုအပ်သော NPSH ထက်ပိုမိုနေရပါမည်။
စုပ်စက်မျဉ်းကွေးအားလုံးသည် တူညီသောပုံသဏ္ဍာန်မဟုတ်ပါ—၎င်းတို့၏ပုံသဏ္ဍာန်သည် စုပ်စက်ဒီဇိုင်းပေါ်မူတည်ကာ မတူညီသောမျဉ်းကွေးပုံသဏ္ဍာန်များသည် မတူညီသောအပလီကေးရှင်းအခြေအနေများနှင့် ကိုက်ညီပါသည်။ အောက်တွင် အသုံးအများဆုံး pump မျဉ်းကွေးပုံသဏ္ဍာန် သုံးခု ဖြစ်သည်-
မတ်စောက်သောမျဉ်းကွေးသည် နိမ့်သောစီးဆင်းမှုနှုန်းဖြင့် မြင့်မားသောဦးခေါင်းကို ထုတ်လုပ်နိုင်သည်ကို ညွှန်ပြသည်။ ဤမျဉ်းကွေးအမျိုးအစားသည် ဘွိုင်လာအစာစနစ်များ၊ ဖိအားမြင့်သန့်ရှင်းရေး သို့မဟုတ် ပါးလွှာသောပိုက်များ သို့မဟုတ် ခုခံမှုမြင့်မားသောစနစ်များမှတစ်ဆင့် အရည်များဖြတ်သန်းသွားသည့် စက်မှုလုပ်ငန်းစဉ်များကဲ့သို့သော ဖိအားမြင့်အသုံးချမှုများအတွက် သင့်လျော်သည်။
မျဉ်းကွေးသည် ပန့်သည် ခေါင်းနိမ့်တွင် မြင့်မားသောစီးဆင်းမှုကို ပေးစွမ်းနိုင်သည်ဟု ဆိုလိုသည်။ ဆည်မြောင်းစနစ်များ၊ အအေးခံတာဝါတိုင်များ သို့မဟုတ် မြူနီစပယ်ရေပေးဝေရေးစနစ်များကဲ့သို့သော ကြီးမားသောစီးဆင်းမှု၊ ခုခံမှုနည်းသော အသုံးချပရိုဂရမ်များအတွက် စံပြဖြစ်သည်။
လျင်မြန်စွာ ကျဆင်းနေသော မျဉ်းကွေးသည် ပန့်သည် နိမ့်သော စီးဆင်းမှုနှုန်းတွင် ကာဗိုဟိုက်ဒိတ်ဖြစ်နိုင်ခြေကို ညွှန်ပြသည်။ ထိုသို့သောပန့်များသည် ထိရောက်စွာလည်ပတ်နိုင်ရန် မြင့်မားသောရရှိနိုင်သော NPSH လိုအပ်ပြီး တည်ငြိမ်သောစီးဆင်းမှုနှုန်းနှင့် လုံလောက်သောစုတ်ယူမှုဖိအားရှိသော application များအတွက် သင့်လျော်ပါသည်။
pump မျဉ်းကွေးများကို အပြည့်အဝအသုံးပြုရန်၊ ဤလက်တွေ့ကျသော အကြံပြုချက်များကို လိုက်နာပါ- ၎င်းတို့သည် သင့်အား မှန်ကန်သော pump ကိုရွေးချယ်ပြီး ၎င်း၏စွမ်းဆောင်ရည်ကို အကောင်းဆုံးဖြစ်အောင် ကူညီပေးပါမည်-
မှန်ကန်စွာရွေးချယ်ရန်centrifugal ပန့်၊ ပထမဦးစွာ စနစ်လိုအပ်ချက်များကို ရှင်းလင်းပြီးနောက် စုပ်စက်မျဉ်းကွေးကို အသုံးပြု၍ စုပ်စက်စွမ်းဆောင်ရည်နှင့် လိုအပ်ချက်များကို ကိုက်ညီပါ။ အောက်တွင် အဆင့်ဆင့် လမ်းညွှန်ချက် ဖြစ်ပါသည်-
မှန်ကန်သော ပန့်ကို ရွေးချယ်ပြီးနောက်၊ ကုန်ကျစရိတ်များကို လျှော့ချရန်နှင့် ဝန်ဆောင်မှုသက်တမ်းကို တိုးမြှင့်ရန် ပန့်ကွေးမျဉ်းကို အသုံးပြု၍ ၎င်း၏ စွမ်းဆောင်ရည်ကို ပိုမိုကောင်းမွန်အောင် လုပ်ဆောင်နိုင်သည်။ အောက်ဖော်ပြပါ ပင်မဗျူဟာများမှာ-
