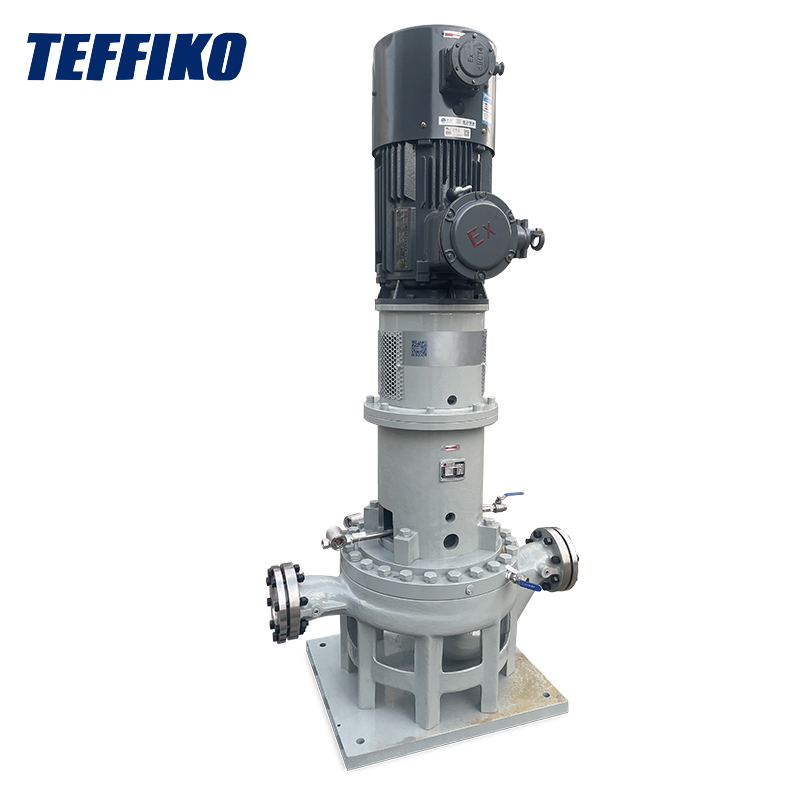

OH3 Centrifugal Pump: ကျဉ်းမြောင်းသောနေရာများအတွက်ထိပ်ဆုံးရွေးချယ်မှု

အပေြာင်းOH3 Centrifugal စုပ်စက်ကျွန်တော့်ကိုနက်ရှိုင်းစွာစွဲမှတ်သွားစေပြီး, ရေနံသန့်စင်စက်များမှရေနံချက်စက်ရုံများမှရေနံချက်လက်မှတ်များနှင့်ကမ်းလွန်ပလက်ဖောင်းများမှလျှပ်စစ်ဓာတ်အားပေးစက်ရုံများမြင့်မားသောဖိအားပေးမှုစနစ်များသို့နေရာချနိုင်သည်။ အခြားစုပ်စက်မော်ဒယ်များ မှလွဲ. ၎င်းသည်၎င်း၏ယုံကြည်စိတ်ချရသောနှင့်အကြမ်းခံနိုင်သောအရည်အသွေးများဖြစ်သောဒေါင်လိုက်ဒီဇိုင်းသည်လွယ်ကူစွာတပ်ဆင်ထားသည့်ဒေါင်လိုက်ဒီဇိုင်း, လွယ်ကူသောစည်းဝေးပွဲများနှင့်စိတ်ပျက်အားလျော့ခြင်း, စက်မှုဆက်တင်များ၌အသုံးများသောပြ problems နာများကိုဖြေရှင်းရန်အထူးဒီဇိုင်းပြုလုပ်ထားသည်နှင့်တူသည်။ အောက်တွင်ဖော်ပြထားသောအရာသည်၎င်း၏အဓိကအစိတ်အပိုင်းများ, အမှန်တကယ်အလုပ်လုပ်နိယာမနှင့်ဤဒီဇိုင်းများသည်အမှန်တကယ်စက်ရုံလည်ပတ်မှုအခြေအနေများနှင့်မည်သို့လိုက်လျောညီထွေဖြစ်အောင်ပြုလုပ်နိုင်သည်။

I. Core ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာအစိတ်အပိုင်းများ

OH3 ၏စွမ်းဆောင်ရည်သည်အချည်းနှီးသောဟောပြောချက်မဟုတ်ပါ - အစိတ်အပိုင်းတိုင်းသည်စက်မှုနာကျင်မှုအချက်များကိုပစ်မှတ်ထားရန်တိကျသောအင်ဂျင်နီယာဖြစ်သည်။ သူတို့ကသူတို့ကိုတစ် ဦး တည်းဖြင့်ဖြိုဖျက်ကြစို့။

1.1 ဒေါင်လိုက် modular bearing bracketet

အိုးကဲ့သို့သောအလျားလိုက်ပန့်များနှင့်မတူဘဲ OH3 သည် pump body နှင့်ပေါင်းစပ်ထားသောအိုးအိမ်နှင့်ပေါင်းစပ်ထားသည့်အိုးအိမ်နှင့်ပေါင်းစပ်ထားသော OH3 သည် Pump Case တွင်ဒေါင်လိုက်တပ်ဆင်ထားသောလွတ်လပ်သော Modular bracket ကိုကိုင်ထားသည်။ ဤဒီဇိုင်းသည်စက်မှုဇုန်များအတွက်တော်လှန်ရေးအောင်မြင်မှုတစ်ခုဖြစ်သည်။

• Top-Tier Load-beauting စွမ်းရည် - Bearing bracket ကိုအနိမ့်ဆုံးနံရံအထူ 15 မီလီမီတာရှိသောအနိမ့်ဆုံး 15 မီလီမီတာရှိသောသံသွပ်သံသို့မဟုတ်သတ္တုပြားဖြင့်ပြုလုပ်ထားသည်။ ပိုက်လိုင်းအပူတိုးချဲ့ခြင်း, ကျုံ့ခြင်း,
• အလွယ်တကူပြုပြင်ထိန်းသိမ်းမှု - ၎င်းသည် "Back-to-to-to-than" ကိုနှစ်ချက်ဖြင့်နှစ်ချက်လုံးဆန်းသစ်သော roller bearing ကိုအိမ်ရာတွင်တည်ရှိပြီး၎င်းသည် radial နှင့် axial တပ်ဖွဲ့နှစ်ခုလုံးကိုခံနိုင်ရည်ရှိသည်။ အရေးအကြီးဆုံးကတော့ဝင်ပေါက်နဲ့ထွက်ပေါက်များပိုက်လိုင်းကိုဖြုတ်ဖို့မလိုအပ်ပါဘူး။ စစ်ဆေးမှုနှင့်ပြုပြင်ခြင်းအတွက်ထိပ်မှ bearing bracket ကိုဖယ်ရှားရန်လိုအပ်သည်။ သိသိသာသာကျဆင်းခြင်းကိုသိသိသာသာလျှော့ချရန်လိုအပ်သည်။

1.2 single-stre impeller နှင့်နှစ်ဆ volute caseing

impeller နှင့် volute ပေါင်းစပ်မှုသည်အကောင်းဆုံးသောပွဲဖြစ်သည်။ ကွန်ပျူတာအရည် dynamics (cfd) မှတဆင့်အကောင်းဆုံးပွဲဖြစ်သည်။ အချင်း DN80 နှင့်အတူမော်ဒယ်လ်အားလုံးသည် volute နှစ်ဆ volute နှင့်အတူစံစံလာသည်။ ဤသေးငယ်သည့်ပြုပြင်မွမ်းမံသည်ထိရောက်မှုနှင့်တည်ငြိမ်မှုကိုနှစ်ဆတိုးစေသည်။

• ခိုင်လုံသောနှင့်ထူးခြားစွာဒီဇိုင်းရေးဆွဲထားသည့် impeller - 316L သံမဏိသို့မဟုတ် Hastelloy တွင်ရရှိနိုင်သည့် 316 လီယိမ်းယိုင်သံမဏိသို့မဟုတ် Hastelloy တွင်ရနိုင်သည်။ နောက်ပြန်ကွေးသောဓါးသွားများသည်အရည်ပျော်စေခြင်းဖြင့်လျော့နည်းစေပြီးအံ့သွစရာကောင်းလောက်အောင်စွမ်းအင်လွှဲပြောင်းမှုစွမ်းဆောင်ရည်ကိုရရှိစေသည်။ ၎င်းသည်စုပ်စက်ရိုးအခွံမာတစ်ခု၏တစ်ဖက်တည်းကိုသာသော့ခတ်ထားပြီးလည်ပတ်နေစဉ်အတွင်း Axial Movement ကိုမခံစားနိုင်ပါ။ ပြုပြင်ထိန်းသိမ်းမှုတွင်ကျွန်ုပ်သည်အထူးစစ်ဆေးခဲ့ပြီး,
• နှစ်ဆ volute သည်အဓိကနာကျင်မှုအမှတ်ကိုဖြေရှင်းသည်။ သို့သော် OH3 ၏နှစ်ဆလုံးလုံး volute သည်အရည်များကိုအချိုးကျစီးဆင်းမှုလမ်းကြောင်းများမှတဆင့်လမ်းကြောင်းကိုဖြတ်တောက်ကာ,

1.3 API 682 လိုက်နာမှုတံဆိပ်ခတ်စနစ်

ယိုစိမ့်မှုသည်ဖိအားမြင့်မားခြင်း, အဆိပ်အတောက်ဖြစ်စေနိုင်သောမီဒီယာကိုသယ်ဆောင်ရာတွင်အန္တရာယ်ရှိသောအန္တရာယ်ဖြစ်သည်။ သို့သော် OH3 ၏တံဆိပ်ခတ်စနစ်သည်ဤစိုးရိမ်ပူပန်မှုကိုလုံးဝဖယ်ရှားပေးသည်။

• တည်ငြိမ်ပြီးယုံကြည်စိတ်ချရသောအခြေခံဖွဲ့စည်းမှု - Silicon Carbide-Graphite တံဆိပ်ခတ်ထားသောမျက်နှာများ, ဖန်စီမဟုတ်သော်လည်းအန္တရာယ်ရှိသောမီဒီယာအတွက်လုံလောက်သည်။ ငါမဆိုယိုစိမ့်သောပြ issues နာမရှိဘဲလစဉ်စဉ်ဆက်မပြတ်ပြေး။
• အလွန်အမင်းပစ်မှတ်ထားသောအဆင့်မြှင့်တင်မှု option: အဆိပ်အတောက်ဖြစ်စေ, အလွန်သော်သုံးစားသောမီဒီယာကိုသယ်ယူပို့ဆောင်ရန်အတွက်၎င်းသည် islolation အရည်စနစ်ကိုပိုမိုဆိုးရှားသည့်အရည်စနစ်ဖြင့်အဆင့်မြှင့်တင်ခြင်းအတွက်အဆင့်မြှင့်တင်ခြင်းကိုအဆင့်မြှင့်တင်နိုင်သည်။ အန္တရာယ်ရှိသောပစ္စည်းများကိုကိုင်တွယ်သည့်အခါထိုကဲ့သို့သောဘေးကင်းလုံခြုံမှု margin သည်စိတ်ချစေသည်။

1.4 ဒေါင်လိုက်ပိုက်လိုင်းတိုက်ရိုက်ဆက်သွယ်မှုဒီဇိုင်း

"ပိုက်လိုင်းတိုက်ရိုက်ဆက်သွယ်မှု" ဒီဇိုင်းသည်တင်းကျပ်သောနေရာများနှင့်စွမ်းအင်ချွေတာမှုလိုအပ်ချက်များအတွက်အသက်ကယ်သမားဖြစ်သည်။ Intlet နှင့် Outlet Flanges သည်ပိုက်လိုင်းစင်တာနှင့်သက်ဆိုင်ပြီးအပိုဆောင်းရေတပ်အခြေစိုက်စခန်းများလိုအပ်မှုကိုဖယ်ရှားပေးရန်နှင့်အားသာချက်များကိုအသုံးပြုသောပထမ နေ့မှစ. ထင်ရှားသည်။

• ခြွင်းချက်အာကာသအသုံးချခြင်း - DN200 မော်ဒယ်တွင် 1.0-1.5 မီတာသာရှိသောစုပ်စက်များရှိသည်။ တူညီသောစီးဆင်းမှုနှုန်းနှင့်အလျားလိုက်ပန့်များနှင့်နှိုင်းယှဉ်လျှင်ကြမ်းပြင်ကို 60% လျှော့ချနိုင်သည်။ ဤအားသာချက်သည်ကမ်းလွန်ပလက်ဖောင်းများသို့မဟုတ်လူစည်ကားသောသန့်စင်စက်ရုံများအတွက်အလွန်အရေးကြီးသည်။ ၎င်းကိုအခြားစုပ်စက်များမရရှိနိုင်သည့်နေရာများတွင်၎င်းကို install လုပ်နိုင်သည်။
• သိသာထင်ရှားသောစွမ်းအင်ချွေတာမှုအကျိုးသက်ရောက်မှု - ပိုက်လိုင်းမှတံတောင်ဆစ်များသည်ဖိအားဆုံးရှုံးမှုကိုလျှော့ချခြင်းနှင့်ရေရှည်အသုံးပြုခြင်းသည်စနစ်တစ်ခုလုံး၏စွမ်းအင်သုံးစွဲမှုကို 5% -8% အားလျှော့ချနိုင်သည်။ ကန ဦး ကုန်ကျစရိတ်စုဆောင်းမှုသည်သိသိသာသာမဟုတ်သော်လည်းအချိန်ကြာလာသည်နှင့်အမျှသူတို့ကအချိန်ကြာလာသည်နှင့်အမျှစက်ရုံမန်နေဂျာများသည်ကုန်ကျစရိတ်များကိုအာရုံစိုက်ရန်အံ့အားသင့်စရာကောင်းစေသည်။

2 ။ အသေးစိတ်လုပ်ငန်းနိယာမ

OH3 သည် Centrifugal Force ကို အခြေခံ. OH3 သည် Centrifugal Force ကို အခြေခံ. လည်ပတ်သည်။ ငါကလွင်ပြင်ဘာသာစကားအတွက်ခြေလှမ်းအားဖြင့်ခြေလှမ်းကိုဖြိုဖျက်ပါလိမ့်မယ်:

အဆင့် 1: အရည်စုတ်ယူခြင်း

အရည်တိုက်ရိုက်ချိတ်ဆက် inlet flange မှတဆင့် spepers စုပ်စက်ထဲသို့ဝင်။ Flange နှင့်ပိုက်လိုင်းတို့အကြားတိကျသောညှိနှိုင်းမှုသည်ချောချောမွေ့မွေ့အရည်စီးဆင်းမှုကိုသေချာစေသည်။ ဤသည်အရည်သည်အရည်ကိုစီးဆင်းမှုကို impeller သို့တညီတညွတ်တည်းဖြစ်စေရန်သေချာသည် - ၎င်းသည် cavord ကိုတွေ့ကြုံခံစားခဲ့ရခဲသည်ကိုကျွန်ုပ်သတိပြုမိသည်။

အဆင့် 2 - စွမ်းအင်လွှဲပြောင်းမှုအားဖြင့်စွမ်းအင်လွှဲပြောင်းခြင်း

အဆိုပါမော်တာသည် pump ရိုးတံကိုပြောင်းလွယ်ပြင်လွယ်မချိတ်ဆက်ရန်လှည့်ရန်လှည့်ရန်တွန်းအားပေးသည်။ Centrifugal Fline သည်အရည်ကိုမြှင့်တင်သောစင်တာမှ၎င်း၏အလယ်မှ၎င်း၏အနားသို့တွန်းပို့သည်။ ဤအဆင့်သည်မော်တာ၏စက်မှုစွမ်းအင်ကိုအရည်စွမ်းအင်အဖြစ်ပြောင်းလဲရန်အဓိက link ဖြစ်သည်။ ၎င်းသည် Pump ၏လည်ပတ်မှုအတွက်သော့ချက်ဖြစ်သည်။

အဆင့် 3: နှစ်ဆ volute အတွက်ဖိအားပြောင်းလဲခြင်း

မြန်နှုန်းမြင့်အရည်ထို့နောက်နှစ်ဆ volute ဝင်။ Volute ၏လိမ်စီးဆင်းမှုလမ်းကြောင်း၏ Cross-section area ရိယာသည်တဖြည်းဖြည်းတိုးချဲ့ပြီးနှေးကွေးခြင်း, အချိုးကျမှုဒီဇိုင်းသည်ယူနီဖောင်းဖိအားဖြန့်ဖြူးမှုကိုသေချာစေပြီး radial တပ်ဖွဲ့များကိုထေမိစေရန်နှင့် pump ရိုးကိုချောချောမွေ့မွေ့လည်ပတ်စေခြင်း,

အဆင့် 4: တံဆိပ်ခတ်ခြင်းနှင့်အရည်ထုတ်ဥပန

ထွက်ပေါက်အနားကွပ်ကို ဖြတ်. ဆေးရုံကဆင်းခြင်းမပြုမီအရည်သည်စက်ပိုင်းဆိုင်ရာတံဆိပ်ခတ်စနစ်ကိုဖြတ်သန်းသွားသည်။ နွေ ဦး ရာသီ၏လုပ်ဆောင်မှုအောက်တွင်စာရေးကိရိယာနှင့်လှည့်ပတ်လှည့်တံဆိပ်ကွင်းများသည်တင်းတင်းကျပ်ကျပ်မသင့်လျော်ဘဲတင်းကျပ်စွာအတားအဆီးတစ်ခုဖြစ်သည်။ မြင့်မားသောဖိအားမီဒီယာများကိုသယ်ယူပို့ဆောင်သည့်တိုင်ကျွန်ုပ်သည်ယိုစိမ့်သောပြ issues နာများကိုတစ်ခါမျှမတွေ့ဖူးပါ။ နောက်ဆုံးအနေဖြင့်ဖိအားပေးခံရသည့်အရည်များသည်နောက်ဆက်တွဲလုပ်ငန်းစဉ်များ၏လိုအပ်ချက်များကိုဖြည့်ဆည်းရန်မြစ်အောက်ပိုင်းပိုက်လိုင်းထဲသို့ 0 င်ရောက်သည်။

အဆင့် 5. ဝက်ဝံနှင့်ရိုးတံများကိုတည်ငြိမ်သောပံ့ပိုးမှု

Pump Operation စဉ်အတွင်းအလှည့်ကျ bracket တွင်နှစ်ဖက်လှည့်လည်သောအလှည့်အလှည့်များသည်အလှည့်အလှည့် pupt ရိုးကိုအဆက်မပြတ်လှည့်လည်စုပ်စက်ကိုအဆက်မပြတ်ပံ့ပိုးပေးသည်။ built-in splash ချောဆီကိုစနစ်ကဝက်ဝံကိုအေးအေးဆေးဆေးနေစေတယ်။ အဲဒါကို 425 ဒီဂရီစင်တီဂရိတ်မှာအပူမပေးဘဲလည်ပတ်ခဲ့တယ်။ ထို့အပြင်၎င်းသည်အနည်းဆုံးပြုပြင်ထိန်းသိမ်းမှုလိုအပ်သည်။ လုပ်ရိုးလုပ်စဉ်စစ်ဆေးခြင်းအတွင်းချောဆီအဆင့်ကိုသာစစ်ဆေးရန်လိုအပ်သည်။

iii ။ အခြား oh စီးရီးပန့်များနှင့်နှိုင်းယှဉ်

OH3 ၏အားသာချက်များကိုအလိုအလျောက်သရုပ်ပြရန်, API 610 စံအောက်ရှိအခြား bop serious pumps (OH1 နှင့် OH2) နှင့်နှိုင်းယှဉ်သည်။

ကောက်ချက်

ကိုယ်ရေးကိုယ်တာအတွေ့အကြုံမှ OH3 သည် API 610 စံသတ်မှတ်ချက်နှင့်ကိုက်ညီသောရင့်ကျက်သောထုတ်ကုန်တစ်ခုသာမက, ၎င်းတွင်ဖန်စီသို့မဟုတ်အသုံးမကျသောအင်္ဂါရပ်များမရှိပါ - အစိတ်အပိုင်းတိုင်းသည်လက်တွေ့ကျသောရည်ရွယ်ချက်တစ်ခုဖြစ်ပြီးအာကာသသက်သာခြင်း, လွယ်ကူသောပြုပြင်ထိန်းသိမ်းမှုများ,

ဝန်ခံရမည်ဆိုပါက၎င်းသည်စျေးကွက်တွင်စျေးအသက်သာဆုံးရွေးချယ်မှုမဟုတ်ပါ။ သို့သော်၎င်း၏ယုံကြည်စိတ်ချရမှုသည်ကန ဦး ရင်းနှီးမြှုပ်နှံမှုကုန်ကျစရိတ်ကိုထေမိစေရန်လုံလောက်သည်။ Teffiko သည်ပစ္စည်းကိရိယာများကိုသာရောင်းချခြင်းမဟုတ် - ၎င်းတို့သည်ပရော်ဖက်ရှင်နယ်ရွေးချယ်ရေးဆိုင်ရာအကြံဥာဏ်နှင့်အပြည့်အ 0 ရှာဖွေမှုအထောက်အပံ့များကိုပေးသည်။ ငါသူတို့အဖွဲ့ကိုမေးခွန်းများနှင့်အကြိမ်ပေါင်းများစွာတိုင်ပင်ဆွေးနွေးခဲ့ပြီးချက်ချင်းတုန့်ပြန်မှုများကိုအမြဲရရှိခဲ့သည်။ ဤသမဝါယမပုံစံသည်စက်ရုံများကိုစဉ်ဆက်မပြတ်နှင့်ချောချောမွေ့မွေ့လုပ်ဆောင်နိုင်စွမ်းရှိစေသည်။

ပိုမိုဖြေရှင်းနည်းများနှင့်အမှန်တကယ်ကိစ္စရပ်များအတွက်တရားဝင်ဝက်ဘ်ဆိုက်ကိုကြည့်ရှုပါ။www.tefffiko.com.
