Centrifugal Pump ၏ Geometric Suction Lift Hg ကို တွက်ချက်ခြင်း- ဖော်မြူလာများ၊ လုပ်ထုံးလုပ်နည်းများ၊ အမှုကိစ္စများနှင့် Pitfall ရှောင်ရန်လမ်းညွှန်

a ၏ ဂျီဩမေတြီ စုပ်ယူမှု လွှင့် Hg ကို တွက်ချက်ခြင်း။centrifugal ပန့်Pump တပ်ဆင်ခြင်း ဒီဇိုင်းတွင် အဓိက လုပ်ငန်းစဉ်တစ်ခုဖြစ်သည်။ ၎င်းသည် cavitation ဖြစ်ပွားခြင်း ရှိ၊ မရှိ၊ ပန့်သည် ရေကို တည်ငြိမ်စွာ ဆွဲထုတ်နိုင်ခြင်း ရှိ၊ မရှိ၊ အချိန်အကြာကြီး ထိထိရောက်ရောက် လည်ပတ်နိုင်ခြင်း ရှိ၊ မရှိ တိုက်ရိုက် ဆုံးဖြတ်သည်။ ရေထွက်မလုံလောက်မှု၊ ကျယ်လောင်သောဆူညံသံနှင့် တုန်ခါမှု၊ ပန်ကာပျက်စီးမှုနှင့် မကြာခဏ စက်ကိရိယာများ ချို့ယွင်းမှုများကဲ့သို့သော ချို့ယွင်းချက်များသည် အဓိကအားဖြင့် ဂျီဩမေတြီစုတ်ယူခြင်း lift Hg သို့မဟုတ် အလွန်အကျွံတပ်ဆင်မှု အမြင့်ကို တွက်ချက်မှုများကြောင့်ဖြစ်သည်။

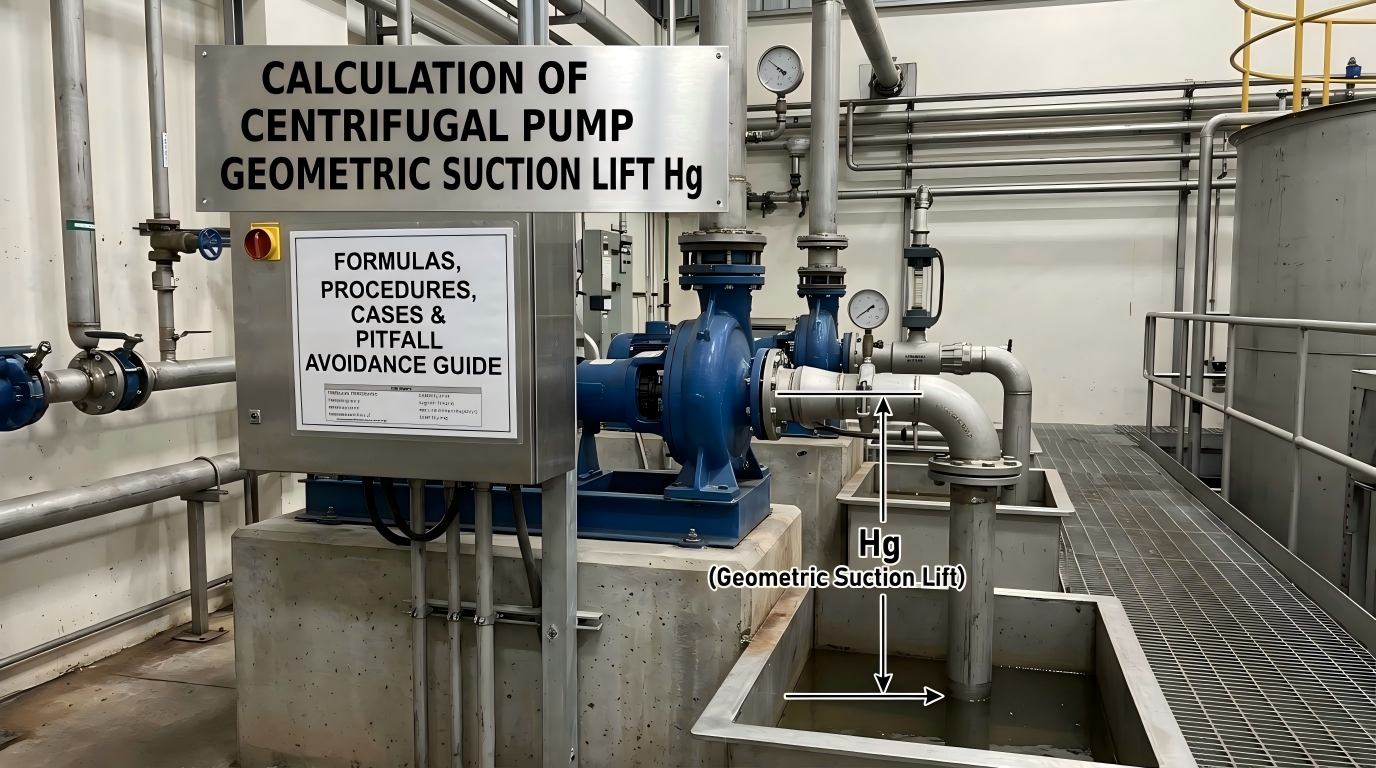

I. ဆိုတာဘာလဲCentrifugal PumpGeometric Suction Lift Hg?

ဂျီဩမေတြီစုပ်စက်၏ ဂျီဩမေတြီစုပ်စက်၏ Hg သည် မီတာ (မီတာ) ဖြင့် တိုင်းတာသည့် ပန့်ပန်ပန်ကာ၏ အလယ်ဗဟိုနှင့် စုပ်ခွက်၏အရည်မျက်နှာပြင်ကြား ဒေါင်လိုက်အမြင့်ကွာခြားချက်ကို ရည်ညွှန်းသည်။ ၎င်းသည် ပန့်၏အရည်စုပ်စွမ်းရည်ကို စီရင်ရန်နှင့် cavitation ကိုကာကွယ်ရန်အတွက် core control parameter အဖြစ်ဆောင်ရွက်သည်။

အထွေထွေစက်မှုလုပ်ငန်းတပ်ဆင်မှုစီရင်ခြင်းဆိုင်ရာ စံသတ်မှတ်ချက်များ-

• Hg ＞ 0- suction lift installation ဟုခေါ်သော အရည်မျက်နှာပြင်အထက်တွင် တပ်ဆင်ထားသော ပန့်ကို စက်မှုအခြေအနေများတွင် အကျယ်ပြန့်ဆုံးအသုံးပြုသည့် တပ်ဆင်နည်းဖြစ်သည်။
• Hg ＜ 0- ရေလျှံစုပ်ယူမှု တပ်ဆင်ခြင်းဟု သိကြသော အရည်မျက်နှာပြင်အောက်တွင် တပ်ဆင်ထားသည့် ပန့်ကို လေဝင်ပေါက်မှုအန္တရာယ်ကို ဖယ်ရှားပေးပြီး အကောင်းဆုံးဆန့်ကျင်ဘက်သို့ လမ်းကြောင်းတည်ငြိမ်မှုကို ပေးဆောင်သည်။
• Excessive Hg- အမှန်တကယ် တပ်ဆင်မှု အမြင့်သည် တွက်ချက်ထားသော ခွင့်ပြုတန်ဖိုးထက် ကျော်လွန်ပါက၊ cavitation၊ စီးဆင်းမှု ပြတ်တောက်မှု၊ မတည်ငြိမ်သော ရေထွက်ပေါက်၊ impeller ပျက်စီးမှုနှင့် အခြား ချို့ယွင်းချက်များ မလွဲမသွေ ဖြစ်ပေါ်လိမ့်မည်။

အတိုချုပ်အားဖြင့်၊ Hg ကို တပ်ဆင်မှုအတိုင်းအတာအဖြစ် မထင်သလို သတ်မှတ်၍မရပါ။ ဘေးကင်းသော၊ ရေရှည်နှင့် တည်ငြိမ်သော ပန့်လည်ပတ်မှုအတွက် မဖြစ်မနေ အညွှန်းတစ်ခုအဖြစ် တိကျသော တွက်ချက်မှုနှင့် လုပ်ငန်းခွင်အခြေအနေ တည့်မတ်မှုမှတစ်ဆင့် ဆင်းသက်လာရပါမည်။

II ပင်မအခြေခံသဘောတရားများ- ခွင့်ပြုနိုင်သော Suction Lift Hs နှင့် Net Positive Suction Head Δh

ပန့် Hg ကို တွက်ချက်ခြင်းသည် စတင်သူများအတွက် အရှုပ်ထွေးဆုံး အယူအဆများဖြစ်သည့် ပန့်ထုတ်လုပ်သူများမှ တိုင်းတာသည့် အဓိက ဘောင်နှစ်ခုပေါ်တွင် မူတည်ပါသည်။

1. ခွင့်ပြုနိုင်သော Suction Lift Hs

ခွင့်ပြုနိုင်သောစုတ်ယူခြင်း lift Hs သည် centrifugal pump ၏ အရည်စုပ်ယူနိုင်စွမ်းကို တိုက်ရိုက်ထင်ဟပ်သည့် pump inlet pressure p₁ ရှိ အများဆုံးခွင့်ပြုနိုင်သော လေဟာနယ်ဒီဂရီကို ရည်ညွှန်းသည်။

အဓိက စည်းမျဉ်း- Hs တန်ဖိုးကို သီအိုရီ တွက်ချက်မှုများမှ ရရှိခြင်း မဟုတ်ပါ။ ၎င်းကို ပန့်ထုတ်လုပ်သူများမှ စမ်းသပ်တိုင်းတာပြီး အင်ဂျင်နီယာဝန်ထမ်းများအတွက် ရည်ညွှန်းရန်အတွက် ပန့်ကတ်တလောက်များနှင့် နံမည်ပြားများတွင် ဖော်ပြထားပါသည်။

ထုတ်လုပ်သူများသတ်မှတ်ထားသော စံစမ်းသပ်မှုအခြေအနေများ- စံနှုန်း Hs တန်ဖိုးကို 1.013×10⁵ Pa စံလေထုဖိအားအောက်တွင် စံလေထုဖိအားအောက်တွင် စံသတ်မှတ်ထားသော Hs တန်ဖိုးကို စံသတ်မှတ်ထားသည်။ ဆိုက်ပေါ်ရှိ အမြင့်ပေ၊ ရေအပူချိန် သို့မဟုတ် သယ်ဆောင်လတ်မှတ်ပြောင်းလဲမှုများပြီးသည်နှင့် အလုပ်အခြေအနေပြောင်းလဲခြင်းကို လုပ်ဆောင်ရပါမည်။ ကက်တလောက်ဘောင်များကို တိုက်ရိုက်အသုံးချခြင်းသည် ပြင်းထန်သော တွက်ချက်မှုအမှားများဆီသို့ ဦးတည်သွားမည်ဖြစ်သည်။

2. Net Positive Suction Head Δh (NPSHr)

လိုအပ်သော အသားတင်အပြုသဘောဆောင်သည့်စုပ်ခေါင်း NPSHr ဟုလည်းခေါ်သော အသားတင်အပြုသဘောဆောင်သောစုတ်ယူခေါင်း Δh ကို ဆီပန့်များနှင့် တိကျမှုမြင့်မားသောစက်မှုပန့်များကိုတွက်ချက်ရန်အတွက် အများအားဖြင့်အသုံးပြုသည်။ ၎င်းသည် ပန့်၏ အရည်စုပ်ယူမှုအတွက် ခွင့်ပြုနိုင်သော လေဟာနယ်ဒီဂရီကို ကိုယ်စားပြုသည်၊ ဆိုလိုသည်မှာ၊ ပန့်၏ အဆုံးစွန်ခွင့်ပြုထားသော တပ်ဆင်မှုအမြင့်၊ မီတာယူနစ်နှင့်။

Hs ကန့်သတ်ချက်များနှင့်အညီ၊ ကတ်တလောက်တွင်ဖော်ပြထားသော NPSHr ကို ကြားခံအဖြစ် 20°C သန့်ရှင်းသောရေဖြင့် စမ်းသပ်သည်။ ဆီ၊ ဓာတုအရည်များနှင့် အခြား အထူးမီဒီယာများကို သယ်ဆောင်သည့်အခါ သီးခြားပြင်ဆင်မှု လိုအပ်သည်။

ဆိုက်တွင်းအင်ဂျင်နီယာအသုံးပြုမှုအတွက် ရိုးရှင်းသောစုပ်ယူမှု lift ခန့်မှန်းချက်ဖော်မြူလာ-

Suction Lift = ပုံမှန်လေထုဖိအားရေကော်လံ (10.33 m) − လိုအပ်သော NPSHr Δh − ဘေးကင်းရေးအနားသတ် (0.5 m)

ပုံမှန်လေထုဖိအားသည် လေဟာနယ်ပိုက်လိုင်းအမြင့် 10.33 မီတာကို ပံ့ပိုးပေးနိုင်သည်။ 0.5 မီတာ ဘေးကင်းရေးအနားသတ်သည် လုပ်ငန်းခွင်အခြေအနေများ အပြောင်းအလဲကြောင့် ဖြစ်ပေါ်လာသော ချက်ခြင်းအပေါက်ပေါက်ခြင်းကို ရှောင်ရှားရန် ကျယ်ပြန့်စွာ လက်ခံကျင့်သုံးသည့် လုပ်ငန်းစံနှုန်းတစ်ခုဖြစ်သည်။

III Centrifugal Pump Geometric Suction Lift Hg အတွက် Centrifugal Pump အတွက် တွက်ချက်မှု ဖော်မြူလာများ အပြည့်အစုံ

စက်ကိရိယာအမျိုးအစားနှင့် တွက်ချက်မှုအခြေအနေများအပေါ်အခြေခံ၍ ဖော်မြူလာများကို တိကျသောတွက်ချက်မှုဖော်မြူလာများနှင့် အမြန်ခန့်မှန်းဖော်မြူလာများအဖြစ် ပိုင်းခြားထားပြီး ရေသန့်ပန့်များ၊ ဆီပန့်များနှင့် ဓာတုပန့်များအားလုံးကို အသုံးပြုနိုင်သည်။

1. အထွေထွေ တိကျသော တွက်ချက်မှု ဖော်မြူလာ

Hg = (Pa − Pv) / ρg − NPSHr − hw

ဤဖော်မြူလာသည် centrifugal pumps အများစုအတွက် တိကျသော တွက်ချက်မှုများနှင့် သက်ဆိုင်ပြီး ဒီဇိုင်းအဖွဲ့အစည်းနှင့် ဆောက်လုပ်ရေးအဖွဲ့များအတွက် ဦးစားပေးဖော်မြူလာဖြစ်သည်။

2. ခွင့်ပြုနိုင်သော Suction Lift ကို အခြေခံ၍ ဘုံဖော်မြူလာ

Hg = Hs1 − hw

Hs1 သည် အမှန်တကယ် လုပ်ငန်းခွင်အခြေအနေများအတွက် ပြုပြင်ထားသော စုပ်ယူနိုင်သော ဓာတ်လှေကားကို ကိုယ်စားပြုသည်။ hw သည် suction pipeline ၏စုစုပေါင်းဦးခေါင်းဆုံးရှုံးမှုကိုကိုယ်စားပြုသည်။ အလျင်ဦးခေါင်းသည် အားနည်းနေချိန်တွင် ဤဖော်မြူလာကို တိုက်ရိုက်အသုံးချနိုင်သည်။

3. Quick Suction Lift ခန့်မှန်းချက် ဖော်မြူလာ

Hg = 10.33 − Δh − 0.5

လျင်မြန်သော site မှအတည်ပြုခြင်း၊ စက်ပစ္စည်းများစစ်ဆေးခြင်းနှင့်အချိန်ထိရောက်မှုအတွက်ပဏာမအစီအစဥ်ဒီဇိုင်းအတွက်သင့်လျော်သည်။

ကန့်သတ်သတ်မှတ်ချက်များ-

• Hg- centrifugal pump (m) ၏ ခွင့်ပြုနိုင်သော ဂျီဩမေတြီစုပ်ယူမှု lift စက်ပစ္စည်းများ၏ အမှန်တကယ် တပ်ဆင်မှုအမြင့်သည် ဤတန်ဖိုးထက် နည်းနေရပါမည်။
• Pa- နေရာဒေသရှိ လေထုဖိအား (Pa); စံလုပ်ငန်းအခြေအနေတန်ဖိုးသည် 101325 Pa (10.33 m water column) ဖြစ်သည်။
• Pv- လက်ရှိ အပူချိန် (Pa) တွင် သယ်ဆောင်လာသော ကြားခံ၏ အငွေ့ဖိအား။ မြင့်မားသောရေအပူချိန်သည် အခိုးအငွေ့ဖိအားကို မြင့်မားစေပြီး ခွင့်ပြုနိုင်သော Hg လျော့နည်းစေသည်။
• ρ- သယ်ယူပို့လွှတ်သောအလတ်စားသိပ်သည်းဆ (kg/m³); ရေသန့်အတွက် မူရင်းတန်ဖိုးမှာ 1000 kg/m³ ဖြစ်သည်။
• g- ဆွဲငင်အားအရှိန်၊ 9.81 m/s² တွင် ပုံသေ။
• NPSHr/Δh- စုပ်စက်ထုတ်လုပ်သူ ကတ်တလောက်များမှ မွေးရာပါ ကန့်သတ်ချက်တစ်ခု (m) ၏ အသားတင် အပြုသဘောဆောင်သည့် စုပ်ယူမှုခေါင်းကို လိုအပ်သည်။
• hw- ပွတ်တိုက်မှု ဆုံးရှုံးမှု၊ တံတောင်ဆစ်၊ အဆို့ရှင်များနှင့် strainers များမှ ဆုံးရှုံးမှုများ အပါအဝင် စုပ်ယူပိုက်လိုင်း၏ စုစုပေါင်းဦးခေါင်းဆုံးရှုံးမှု (m)။
• Hs၊ Hs1- မူရင်း ကက်တလောက် ခွင့်ပြုနိုင်သော စုတ်ယူသည့် ဓာတ်လှေကား နှင့် လုပ်ငန်းခွင် အခြေအနေ- ပြုပြင်ထားသော ခွင့်ပြုနိုင်သော စုတ်ယူသည့် ဓာတ်လှေကား (m)။

IV စံမဟုတ်သော အလုပ်အခြေအနေများအောက်တွင် Hs ပါရာမီတာများအတွက် ကူးပြောင်းခြင်းနည်းလမ်း

ထုတ်လုပ်သူများမှပေးသော Catalog Hs တန်ဖိုးများသည် ပုံမှန်လေထုဖိအားအောက်တွင် 20°C သန့်ရှင်းသောရေနှင့်သာ သက်ဆိုင်ပါသည်။ ဆိုဒ်တွင်း လုပ်ငန်းခွင်အခြေအနေများ ကွဲပြားသောအခါတွင် အင်ဂျင်နီယာ 90% သည် အမှားလုပ်မိသော လင့်ခ်တစ်ခုဖြစ်သည်။

1. မတူညီသော လုပ်ငန်းခွင်အခြေအနေများဖြင့် သန့်ရှင်းသောရေကို ပို့ဆောင်ခြင်း (အမြင့်နှင့် ရေအပူချိန် အပြောင်းအလဲများ)

Hs1 = Hs + Ha − 10.33 − Hv + 0.24

• Ha- ဒေသဆိုင်ရာလေထုဖိအားကို ညီမျှသောရေကော်လံအမြင့် (m) သို့ပြောင်းသည်
• Hv- အမှန်တကယ် အပူချိန်တွင် အရည်၏ ပြည့်ဝသော အငွေ့ဖိအားသည် ညီမျှသော ရေကော်လံအမြင့် (m) သို့ ပြောင်းသည်
• 10.33- စံလေထုဖိအား ရေကော်လံ အမြင့်
• 0.24- အငွေ့ဖိအားရေကော်လံ အမြင့် 20°C သန့်ရှင်းသောရေ

2. ဆီ၊ ဓာတုပစ္စည်းများနှင့် အခြားအထူးအရည်များကို သယ်ဆောင်ခြင်း။

နှစ်ဆင့်ပြောင်းလဲခြင်း လိုအပ်သည်-

အဆင့် 1- Hs1 ရရှိရန် အထက်ဖော်ပြပါ ရေသန့်ဖော်မြူလာဖြင့် ကတ်တလောက် Hs တန်ဖိုးကို ပြင်ပါ။

အဆင့် 2- အလယ်အလတ်နှင့် ကိုက်ညီသော တူညီသောခွင့်ပြုသည့်စုပ်ယူခြင်းဓာတ်လှေကားကိုရရှိရန် အထူးအလတ်၏သိပ်သည်းဆ၊ ပျစ်ဆနှင့် အငွေ့ပျံခြင်းလက္ခဏာများပေါ်အခြေခံ၍ Hs1 တွင် ဆင့်ပွားပြင်ဆင်ချက်ကို လုပ်ဆောင်ပါ၊ ထို့နောက် တွက်ချက်မှုသွေဖည်မှုများကြောင့် စက်ပစ္စည်းချို့ယွင်းချက်များကို ရှောင်ရှားရန် Hg တွက်ချက်မှုဖော်မြူလာသို့ အစားထိုးပါ။

V. မြင်ကွင်းများစွာအတွက် လက်တွေ့ကျသော တွက်ချက်မှုကိစ္စများ

Case 1- NPSHr မှတစ်ဆင့် ရိုးရှင်းသော Suction Lift ခန့်မှန်းချက်

ပေးထားသောအခြေအနေများ- လိုအပ်သော NPSHr Δh = 4.0 m၊ အလတ်စားသည် စံလုပ်ငန်းအခြေအနေအောက်တွင် ရေသန့်ဖြစ်သည်။

တွက်ချက်မှုလုပ်ငန်းစဉ်

Suction Lift = 10.33 − 4.0 − 0.5 = 5.83 m

နိဂုံး- ဤပန့်၏ဘေးကင်းသောတပ်ဆင်မှုအမြင့်သည် 5.83 မီတာထက်နိမ့်ရမည်။

Case 2- Dual Working Conditions (Ambient Temperature Water & High-Temperature Water) အတွက် တိကျသော တွက်ချက်မှု

ပေးထားသောအခြေအနေများ- ကတ်တလောက်ခွင့်ပြုထားသောစုတ်ယူသည့်ဓာတ်လှေကား Hs = 5.7 မီတာ၊ စုစုပေါင်းစုပ်ယူမှုပိုက်လိုင်းခုခံမှု hw = 1.5 mH₂O၊ ဒေသဆိုင်ရာလေထုဖိအား = 9.81×10⁴ Pa၊ အလျင်ဦးခေါင်းကို လျစ်လျူရှုထားသည်။ 20°C သန့်ရှင်းသောရေနှင့် 80°C အသီးသီးအတွက် ခွင့်ပြုနိုင်သော ဂျီဩမေတြီစုပ်စက်ကို တွက်ချက်ပါ။

လုပ်ငန်းအခြေအနေ 1- 20°C သန့်ရှင်းသောရေကို သယ်ဆောင်ခြင်း။

ဒေသတွင်းလေထုဖိအားသည် ထုတ်လုပ်သူ၏ စံစမ်းသပ်မှုအခြေအနေနှင့် နီးစပ်သောကြောင့် Hs ပြုပြင်မှုမလိုအပ်ပါ။

Hg = Hs − hw = 5.7 − 1.5 = 4.2 m

နိဂုံး- 20°C သန့်ရှင်းသောရေအတွက်၊ ဘေးကင်းသောလည်ပတ်မှုအတွက် ပန့်တပ်ဆင်ခြင်းအမြင့် 4.2 မီတာထက်မပိုစေရပါ။

အလုပ်အခြေအနေ 2- 80°C ရေပူကို သယ်ဆောင်ခြင်း။

အပူချိန်မြင့်သောရေအတွက် Hs correction သည် မဖြစ်မနေလိုအပ်ပါသည်။ ရှာဖွေမှုဇယားဒေတာ- 80°C ရေ၏ Saturated vapor pressure = 47.4 kPa၊ သက်ဆိုင်ရာ Hv = 4.83 mH₂O; ဒေသတွင်းလေထုဖိအား Ha ≈ 10 mH₂O။

Hs1 = 5.7 + 10 − 10.33 − 4.83 + 0.24 = 0.78 မီတာ

တပ်ဆင်မှုအမြင့်ကိုတွက်ချက်ရန် အစားထိုး Hs1 ကို ပြင်ဆင်ခဲ့သည်-

Hg = Hs1 − hw = 0.78 − 1.5 = −0.72 မီတာ

အဓိက နိဂုံးချုပ်- အနုတ်လက္ခဏာ Hg တန်ဖိုးဆိုသည်မှာ ဤအပူချိန်မြင့်မားသော လုပ်ငန်းခွင်အခြေအနေအောက်တွင် စုတ်ယူဓာတ်လှေကားတပ်ဆင်ခြင်းကို တားမြစ်ထားသည်။ ရေလျှံစုပ်စက်တပ်ဆင်ခြင်းမှာ မဖြစ်မနေလိုအပ်ပါသည်။ ပန့်ကိုယ်ထည်သည် တိုင်ကီ၏အရည်မျက်နှာပြင်အောက် အနည်းဆုံး 0.72 မီတာရှိရမည်ဖြစ်ပြီး၊ သို့မဟုတ်ပါက ပြင်းထန်သော cavitation နှင့် စုပ်ယူမှုဆုံးရှုံးသွားမည်ဖြစ်သည်။

VI ။ Centrifugal Pump ဂျီဩမေတြီ စုပ်ယူမှု Lift Hg ကို ထိခိုက်စေသော အဓိကအချက်များ

ဤအဓိကအချက်များကို ကျွမ်းကျင်အောင်ပြုလုပ်ခြင်းဖြင့် တပ်ဆင်မှုအစီအစဥ်များကို အမြန်ပိုကောင်းအောင်ပြုလုပ်နိုင်ပြီး cavitation ချို့ယွင်းချက်များကို အမြစ်တွယ်ခြင်းမှ ကာကွယ်နိုင်သည်-

1. အမြင့်ပေ- ပိုမြင့်သော အမြင့်သည် လေထုဖိအားအနိမ့်နှင့် Ha တန်ဖိုးငယ်တို့နှင့် သက်ဆိုင်သောကြောင့် ပြုပြင်ထားသော Hs1 နိမ့်ပြီး ခွင့်ပြုနိုင်သော Hg ကို သိသိသာသာ လျော့ကျစေသည်။ မြင့်မားသော အမြင့်တွင် တပ်ဆင်ထားသော Pump များသည် တပ်ဆင်မှု အမြင့်ကို လျှော့ချရန် သို့မဟုတ် ရေလျှံနေသော suction ပုံစံကို လိုအပ်သည်။
2. အလယ်အလတ်အပူချိန်- မြင့်မားသောအရည်အပူချိန်သည် saturated vapor pressure Hv ကိုတိုးစေပြီး ခွင့်ပြုနိုင်သော Hg ကို သိသိသာသာလျှော့ချပေးသည်။ အပူချိန်မြင့်သောရေသည် မြင့်မားသော suction lift တပ်ဆင်ခြင်းနှင့် ယေဘုယျအားဖြင့် သဟဇာတမဖြစ်ပါ။
3. ပိုက်လိုင်းခေါင်းဆုံးရှုံးမှု- ပိုရှည်သောစုတ်ယူပိုက်လိုင်းများ၊ သေးငယ်သောပိုက်အချင်းများနှင့် တံတောင်ဆစ်များ၊ အဆို့ရှင်များနှင့် strainers များသည် hws ဆုံးရှုံးမှုပိုမိုမြင့်မားပြီး Hg ပိုမိုသေးငယ်သွားစေသည်။
4. Pump ၏ မွေးရာပါ စွမ်းဆောင်ရည်- လိုအပ်သော NPSHr အသေးနှင့် ပိုကြီးသော catalog Hs တန်ဖိုးသည် သာလွန်ကောင်းမွန်သော ဆန့်ကျင်ဘက်ဆိုင်ရာ စွမ်းဆောင်ရည်နှင့် ပိုမိုခွင့်ပြုနိုင်သော တပ်ဆင်မှုအမြင့်ကို ပေးဆောင်ပါသည်။

တင်ပြလာတဲ့ အဖြစ်များသော တွက်ချက်မှု မှားယွင်းခြင်းနှင့် တပ်ဆင်ခြင်းဆိုင်ရာ ပြဿနာများ

မူရင်းကတ်တလောက် Hs နှင့် NPSHr ပါရာမီတာများကို အမြင့်နှင့် ရေအပူချိန်အတွက် ပြုပြင်မွမ်းမံခြင်းမရှိဘဲ တိုက်ရိုက်အသုံးပြုခြင်းဖြင့် တွက်ချက်မှုရလဒ်များကို လုံးဝကွဲလွဲသွားစေပါသည်။

suction pipeline head loss ကို လျစ်လျူရှုပြီး သီအိုရီ တွက်ချက်မှုများအပေါ်သာ အားကိုးကာ အမှန်တကယ် တပ်ဆင်မှု အမြင့်နှင့် စုပ်စက် အပေါက်များ အလွန်အကျွံ ဖြစ်ပေါ်စေသည်။

ဘေးကင်းသောအနားသတ်ကို လက်ဝယ်မထားပါ၊ တွက်ချက်ထားသော ကန့်သတ်တန်ဖိုးတွင် ထည့်သွင်းပါ။ Cavitation သည် ပိုက်လိုင်းကို ချဲ့ထွင်ခြင်း သို့မဟုတ် လုပ်ငန်းအခြေအနေ အတက်အကျများပြီးနောက် ချက်ချင်း ဖြစ်ပေါ်ပါသည်။

အနုတ် Hg တန်ဖိုးများဖြင့် ဖော်ပြထားသည့် ရေလျှံစုပ်ယူမှု လိုအပ်ချက်ကို လျစ်လျူရှုကာ အပူချိန်မြင့်သော မီဒီယာနှင့် အမြင့်ပေမြင့်အက်ပ်များအတွက် အတင်းအဓမ္မ စုပ်ယူခြင်း တပ်ဆင်ခြင်း

အလယ်အလတ် ပြုပြင်မွမ်းမံခြင်းမရှိဘဲ ဆီနှင့် ဓာတုမီဒီယာသို့ ရေသန့်ဖော်မြူလာများကို တိုက်ရိုက်အသုံးချခြင်း။

VIII အမေးများသောမေးခွန်းများ

Q1- အနုတ် centrifugal pump သည် ဂျီဩမေတြီ စုပ်ယူမှု မြှင့်တင်ခြင်း Hg ကို ဘာကို ဆိုလိုသနည်း။

အနုတ်လက္ခဏာ Hg ဆိုသည်မှာ စုပ်စက်အား တပ်ဆင်ခြင်းမှတစ်ဆင့် အရည်ကိုစုပ်ယူ၍မရပါ။ လေစုပ်ယူမှုနှင့် ကာဗိုဟိုက်ဒရိတ်အန္တရာယ်များကို အပြည့်အဝဖယ်ရှားရန် စုပ်ခွက်အရည်မျက်နှာပြင်အောက်ရှိ စုပ်ခွက်အဝင်ဗဟိုလိုင်းဖြင့် ရေကြီးသောစုပ်ယူမှုပုံစံကို လိုအပ်ပါသည်။ ဤအပြင်အဆင်ကို အပူချိန်မြင့်သောရေ၊ ဓာတုအရည်သယ်ယူပို့လွှတ်မှုနှင့် အမြင့်ပေမြင့်အသုံးချမှုများအတွက် တွင်ကျယ်စွာအသုံးပြုသည်။

Q2- ဆိုက်တွင် Hs ဘောင်များကို အဘယ်ကြောင့် ကက်တလောက်ကို တိုက်ရိုက်မအသုံးချနိုင်သနည်း။

Catalog Hs တန်ဖိုးများသည် စံလေထုဖိအားအောက်တွင် 20°C သန့်ရှင်းသောရေအတွက်သာ စံသတ်မှတ်ထားသော စမ်းသပ်ဒေတာဖြစ်သည်။ ဆိုက်ပေါ်ရှိ အမြင့်ပေ၊ ရေအပူချိန် သို့မဟုတ် သယ်ယူပို့လွှတ်သော အလတ်စားသည် အရည်ငွေ့ဖိအားနှင့် လေထုဖိအားကို ပြောင်းလဲစေကာ Hs ကို တွက်ချက်ရန်အတွက် အသုံးမပြုမီ လုပ်ငန်းအခြေအနေပြောင်းလဲခြင်းကို ညွှန်ကြားထားသည်။

Q3- NPSHr နှင့် geometric suction lift အကြား ဆက်စပ်မှုကား အဘယ်နည်း။

ပိုကြီးသော လိုအပ်သော NPSHr Δh သည် အားနည်းသော anti-cavitation စွမ်းဆောင်ရည်နှင့် ခွင့်ပြုနိုင်သော တပ်ဆင်မှုနိမ့်နိမ့်နှင့် ကိုက်ညီပါသည်။ သေးငယ်သော NPSHr သည် ပိုမိုကောင်းမွန်သော အရည်စုပ်ယူနိုင်စွမ်းနှင့် ပိုမိုခွင့်ပြုနိုင်သော တပ်ဆင်အမြင့်ကို ပေးဆောင်သည်။

Q4- ပန့်တွက်ချက်မှုတွင် 0.5 m ဘေးကင်းရေးအနားသတ်သည် အဘယ်ကြောင့်မဖြစ်မနေလိုအပ်သနည်း။

ဆိုက်အတွင်း မသေချာမရေရာမှုများတွင် ရေအပူချိန် အတက်အကျ၊ ပိုက်လိုင်း အတိုင်းအတာ၊ စီးဆင်းမှု ကွဲပြားမှုနှင့် ဖိအားသွေဖည်မှုများ ပါဝင်သည်။ သီးသန့် ၀.၅ မီတာ ဘေးကင်းရေး အနားသတ်သည် ချက်ခြင်း အပေါက်ပေါက်ခြင်းကို တားဆီးပေးပြီး ရေရှည်တည်ငြိမ်သော စက်လည်ပတ်မှုကို သေချာစေသည်။

IX အနှစ်ချုပ်

centrifugal ပန့် ၏ geometric suction lift Hg သည် core parameters နှစ်ခုအပေါ်ဗဟိုပြုသည်- ခွင့်ပြုနိုင်သော suction lift Hs နှင့် NPSHr Δh လိုအပ်သည်။ ရေအပူချိန်၊ အမြင့်ပေနှင့် အလယ်အလတ်ကို စံမဟုတ်သော အခြေအနေများအတွက် မသင်မနေရ ပြင်ဆင်နေသော်လည်း အမြန်ခန့်မှန်းချက်သည် စံလုပ်ငန်းအခြေအနေများအတွက် အလုပ်လုပ်ပါသည်။ Hg ၏ အပြုသဘော သို့မဟုတ် အနုတ်တန်ဖိုးသည် စုပ်ယူအားတင်ခြင်း သို့မဟုတ် ရေလျှံသောစုပ်ယူခြင်းတပ်ဆင်ခြင်းအား လက်ခံခြင်းရှိမရှိ တိုက်ရိုက်ဆုံးဖြတ်ပေးသည်၊ ၎င်းသည် စုပ်စက်ပေါက်ခြင်း၊ ပုံမှန်မဟုတ်သော ဆူညံသံ၊ ရေမလုံလောက်ခြင်းနှင့် လေစုပ်ပေါက်ပျက်စီးခြင်းတို့ကို ရှောင်ရှားရန် သော့ချက်အနေဖြင့် ဆုံးဖြတ်သည်။ အင်ဂျင်နီယာအပလီကေးရှင်းများအတွက်၊ မှန်ကန်မှုမရှိသော ကတ်တလောက်ပါရာမီတာများကို တိုက်ရိုက်အသုံးပြုခြင်းနှင့် သီအိုရီကန့်သတ်ချက်တန်ဖိုးတွင် ထည့်သွင်းခြင်းအား တင်းကြပ်စွာတားမြစ်ထားသည်။ ထိရောက်သော၊ တည်ငြိမ်ပြီး ရေရှည်ပန့်လည်ပတ်မှုကို အာမခံရန်အတွက် လုပ်ငန်းခွင်အခြေအနေပြင်ဆင်ခြင်းနှင့် သီးသန့်လုံခြုံရေးအနားသတ်များဖြင့် တိကျသောတွက်ချက်မှုလိုအပ်ပါသည်။
