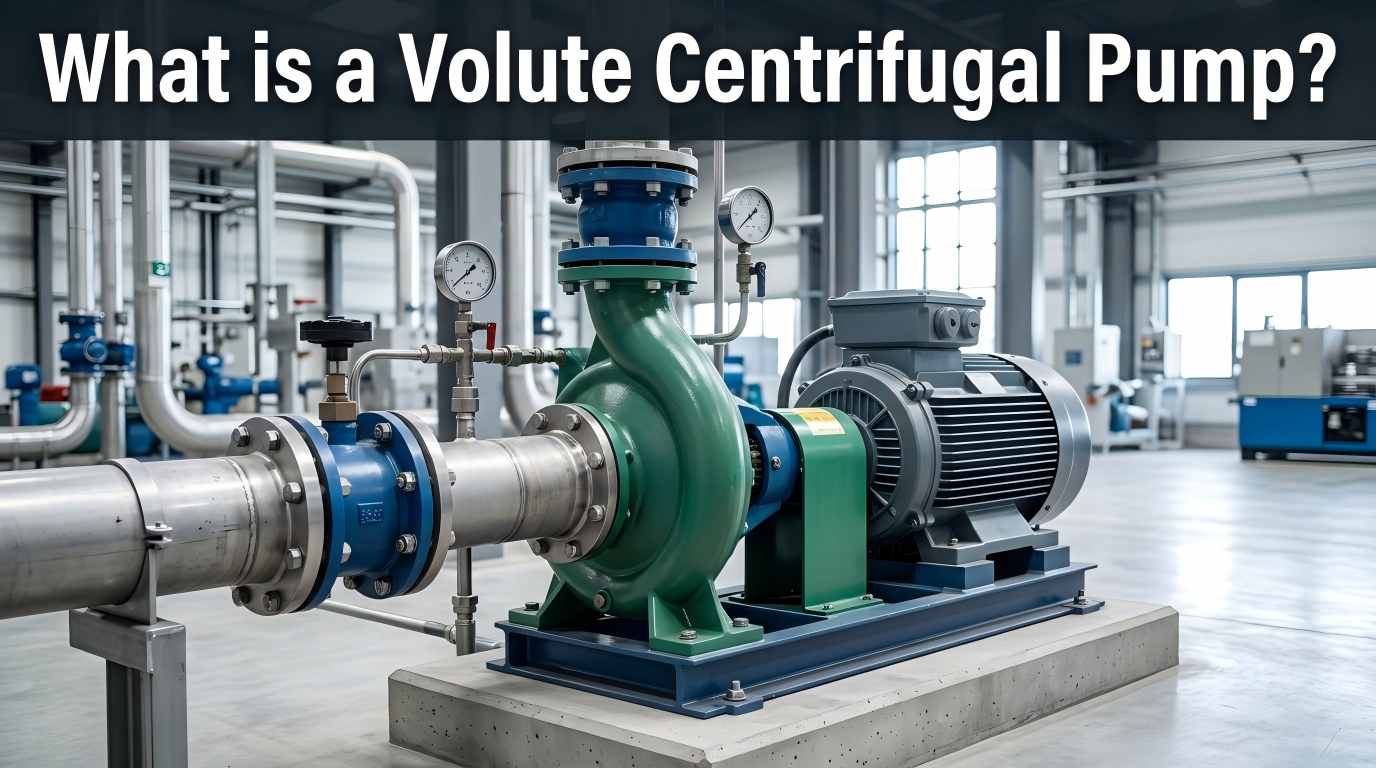

Volute Centrifugal Pump ဆိုတာ ဘာလဲ။

A သရက်ကင်း centrifugal ပန့်ဒိုင်းနမစ်ပန့်အမျိုးအစားသည် ပန်ကာ၏လည်ပတ်မှုမှတစ်ဆင့် စက်စွမ်းအင်အဖြစ် ဟိုက်ဒရောလစ်စွမ်းအင်အဖြစ်သို့ ပြောင်းလဲကာ ထိရောက်သောအရည်များပေးပို့ရန်အတွက် ခရုပတ်သရက်ကင်းပိုက်ပေါ်တွင် အားကိုးအားထားပြုသော ရွေ့လျားပန့်အမျိုးအစားဖြစ်သည်။ အခြား centrifugal pump အမျိုးအစားများနှင့်မတူဘဲ ၎င်း၏အထင်ရှားဆုံးအင်္ဂါရပ်မှာ diffuser centrifugal pumps ကဲ့သို့သော မော်ဒယ်များနှင့် ခွဲခြားထားသော အဓိကအစိတ်အပိုင်းဖြစ်သည့် သရက်ကင်းပုံသဏ္ဍာန် (ခရုပတ်ပိုက်စွပ်) ဖြစ်သည်။ Volute centrifugal ပန့်များသည် ခိုင်ခံ့သောတည်ဆောက်မှု၊ ကုန်ကျစရိတ်နည်းပါးမှု၊ ဆိတ်ငြိမ်သောလည်ပတ်မှုနှင့် ယုံကြည်စိတ်ချရသောစွမ်းဆောင်ရည်တို့ပါရှိပြီး သံချေးတက်ခြင်းနှင့် တိုက်စားမှုတို့မှ အနည်းငယ်သာအကျိုးသက်ရောက်မှုရှိသည်။ ၎င်းတို့သည် စက်မှုလုပ်ငန်းနှင့် မြို့ပြအရည်များ ပေးပို့ခြင်းဆိုင်ရာ အသုံးချပရိုဂရမ်အများစုအတွက် နှစ်သက်ဖွယ်ပစ္စည်းများဖြစ်သည်။

I. Core Structure

ပန့်၏တည်ငြိမ်သောလည်ပတ်မှုသည်အမျိုးမျိုးသောအစိတ်အပိုင်းများ၏ညှိနှိုင်းမှုပေါ်တွင်မူတည်သည်။ ပင်မအစိတ်အပိုင်းများနှင့် ၎င်းတို့၏လုပ်ဆောင်ချက်များမှာ အောက်ပါအတိုင်းဖြစ်သည်။

1.Volute Casing

အလှည့်အပြောင်းမှ ထွက်ပေါက်ပေါက်အထိ တဖြည်းဖြည်း တိုးလာသည့် အကန့်ခွဲဧရိယာဖြင့် ပတ်ထားသော ခရုပတ်အခန်းတစ်ခု။ ၎င်း၏ အဓိက လုပ်ဆောင်ချက်များမှာ မြန်နှုန်းမြင့် အရည်များကို စုဆောင်းရန်၊ အလျင်ကို လျှော့ချရန်နှင့် ဖိအားကို တိုးမြှင့်ရန် ဖြစ်သည်။ ၎င်း၏ပုံသဏ္ဍာန်နှင့်အရွယ်အစားသည် pump ၏ထိရောက်မှုနှင့်ဖိအားကိုတိုက်ရိုက်အကျိုးသက်ရောက်သည်။ ၎င်းကို single volute (အသုံးအများဆုံး) နှင့် double volute ( radial force ကို မျှတစေပြီး ဝန်ဆောင်မှုသက်တမ်းကို တိုးစေသည် ) ဟူ၍ ခွဲခြားထားသည်။

2.Impeller

ပန့်တံ၏ "နှလုံး"၊ ကွေးသောဓါးသွားများဖြင့် လည်ပတ်နေသော အစိတ်အပိုင်း၊ ပန့်ရှပ်မှတစ်ဆင့် မော်တာသို့ ချိတ်ဆက်ထားသည်။ ၎င်းသည် အရည်များကိုစုပ်ယူကာ အရွေ့စွမ်းအင်ထုတ်ပေးရန် ဗဟိုထရီဖူဂယ်တွန်းအားထုတ်လုပ်ရန် အရှိန်ပြင်းပြင်းဖြင့်လှည့်သည်။ Blade ကန့်သတ်ချက်များ (ပုံသဏ္ဍာန်၊ ပမာဏ၊ ထောင့်) သည် pump ၏ စီးဆင်းမှုနှုန်း၊ ဦးခေါင်းနှင့် ထိရောက်မှုကို ဆုံးဖြတ်ပေးသည်။

3.Pump Shaft နှင့် Bearings

ပန့်ရှပ်သည် မော်တာမှ စက်စွမ်းအင်ကို impeller သို့ ပို့လွှတ်သည်။ Bearings များသည် pump shaft ၏လည်ပတ်မှုကိုပံ့ပိုးပေးသည်၊ coaxiality ကိုထိန်းသိမ်းရန်နှင့်ပွတ်တိုက်မှုကိုလျှော့ချသည်။ အပူချိန်မြင့်ပြီး ဖိအားမြင့်သော လုပ်ငန်းခွင်အခြေအနေများအတွက် ဆီယိုယွင်းမှုကို ကာကွယ်ရန်နှင့် ခံနိုင်ရည်သက်တမ်းကို သက်တမ်းတိုးရန် ဆီအအေးပေးစက်များ လိုအပ်ပါသည်။

4.Sealing Mechanism

ကာဗိုဟိုက်ဒရိတ်မဖြစ်စေရန် အရည်များ ယိုစိမ့်ခြင်းနှင့် ပြင်ပလေဝင်ခြင်းတို့ကို တားဆီးပေးသည်။ အသုံးများသော အမျိုးအစားများတွင် စက်ပိုင်းဆိုင်ရာ တံဆိပ်များနှင့် ထုပ်ပိုးခြင်းတံဆိပ်များ ပါဝင်သည်။ အရန်တံဆိပ်ခတ်ခြင်းစနစ်များနှင့် ကိုက်ညီမှုသည် ယုံကြည်စိတ်ချရမှုကို တိုးတက်စေပြီး ပြုပြင်ထိန်းသိမ်းမှု API 682 စံနှုန်းများကို ကိုးကားနိုင်သည်။

5.Suction Port နှင့် Discharge Port

suction port သည် fluid ကိုဆွဲထုတ်ရန်အတွက် volute ၏ဗဟိုတွင်တည်ရှိသည်။ discharge port သည် Pressurized fluid ကို ပေးပို့ရန် volute ၏ အဆုံးတွင်ဖြစ်သည်။ နှစ်ခုလုံး၏ အရွယ်အစားနှင့် ပုံသဏ္ဍာန်သည် fluid resistance နှင့် pump efficiency ကို သက်ရောက်မှုရှိသည်။

II အလုပ်အခြေခံ

အလုပ်လုပ်သည့် လုပ်ငန်းစဉ်သည် စဉ်ဆက်မပြတ် စွမ်းအင်ပြောင်းလဲခြင်းဖြစ်ပြီး core အဆင့် 4 ခု ခွဲခြားထားသည်။

1.Fluid Suction

မော်တာသည် အင်ပါယာအား အရှိန်ပြင်းပြင်းဖြင့် လှည့်ကာ တွန်းအား၏ အလယ်ဗဟိုတွင် ဖိအားနည်းသော ဧရိယာကို ဖွဲ့စည်းသည်။ ဖိအားကွာခြားမှုအောက်ရှိ ပန့်ထဲသို့ အရည်ကိုစုပ်သည်။

2.Kinetic Energy Implantation

impeller သည် အဆက်မပြတ် လည်ပတ်နေသကဲ့သို့၊ ဓါးသွားများသည် အရည်များကို အလျားလိုက် ရွေ့လျားစေရန် တွန်းပို့ကာ အရည်၏ စီးဆင်းမှုအလျင်နှင့် အရွေ့စွမ်းအင်ကို သိသိသာသာတိုးစေသည်။

၃။စွမ်းအင်ပြောင်းလဲခြင်း။

မြန်နှုန်းမြင့်အရည်သည် ကျယ်ဝန်းသော စီးဆင်းမှုလမ်းကြောင်းမှ စီးဆင်းမှုအလျင်ကို လျော့နည်းစေပြီး ဖိအားမြင့်ပေးပို့မှုရရှိရန် ဖိအားစွမ်းအင်အဖြစ်သို့ ပြောင်းလဲကာ အရှိန်မြင့်အရည်သည် သရက်ကင်းပိုက်ထဲသို့ ဝင်လာပါသည်။

4.Fluid Discharge

Pressurized fluid ကို discharge port မှတဆင့် ထုတ်လွှတ်သည်။ impeller ၏စဉ်ဆက်မပြတ်လည်ပတ်မှုနှင့်အတူ၊ စဉ်ဆက်မပြတ်ပေးပို့မှုပြီးစီးသည်။

III အဓိက အားသာချက်များ

1. လည်ပတ်မှုစွမ်းဆောင်ရည်မြင့်မားခြင်း။

သရက်ကင်းဖွဲ့စည်းပုံသည် အရည်စီးဆင်းမှုလက္ခဏာများနှင့် ကိုက်ညီပြီး လှိုင်းလေလွင့်ဆုံးရှုံးမှုကို လျှော့ချပေးသည်။ ဒီဇိုင်းအခြေအနေများအောက်တွင် ထိရောက်မှုမှာ 70% မှ 90% အထိ တူညီသော စီးဆင်းမှု အလျင်ဖြန့်ဝေမှုဖြင့် ရောက်ရှိသည်။

2.Simple Structure နှင့် High Reliability

သေးငယ်သော core အစိတ်အပိုင်းများ၊ လုပ်ဆောင်ရန်နှင့် တပ်ဆင်ရန် လွယ်ကူသည်၊ ရှုပ်ထွေးသော ဂီယာယန္တရားမရှိ၊ ချို့ယွင်းမှုနှုန်းနိမ့်သည်၊ ဝင်ပေါက်နှင့် ထွက်ပေါက်စစ်ဆေးသည့် valves များမလိုအပ်ဘဲ၊ နှင့် ပြုပြင်ထိန်းသိမ်းမှုစရိတ်သက်သာသည်။

3. Strong Versatility နှင့် Wide Application

ရေသန့်၊ မိလ္လာနှင့် ဓာတုမီဒီယာကဲ့သို့သော အရည်အမျိုးမျိုးအတွက် လုပ်ငန်းခွင်အခြေအနေအလိုက် မတူညီသောသတ်မှတ်ချက်များဖြင့် ဒီဇိုင်းထုတ်နိုင်ပြီး ပုံမှန်အပူချိန်၊ မြင့်မားသောအပူချိန်နှင့် ဖိအားမြင့်မားသော လုပ်ငန်းခွင်အခြေအနေများအတွက် သင့်လျော်သည်။

4. Compact Design နှင့် Space Saving

ပေါင်းစပ်ဒီဇိုင်း၊ သေးငယ်သော အရွယ်အစားနှင့် ပေါ့ပါးသော အလေးချိန်၊ အကန့်အသတ်ရှိသော နေရာအခြေအနေများအတွက် သင့်လျော်ပြီး ရှိပြီးသား ပေးပို့မှုစနစ်များတွင် ပေါင်းစပ်ရလွယ်ကူသည်။

5.High Cost Performance နှင့် Low Operating Cost

ထုတ်လုပ်မှုကုန်ကျစရိတ် နည်းပါးခြင်း၊ ဝတ်ဆင်သည့် အစိတ်အပိုင်းများကို အဆင်ပြေစွာ အစားထိုးခြင်း၊ ထိရောက်သော လည်ပတ်မှုဖြင့် စွမ်းအင်ချွေတာခြင်း၊ ကြီးမားသော ပေးပို့မှုအခြေအနေများအတွက် သင့်လျော်ပါသည်။

အနှစ်ချုပ်

Volute centrifugal pumps များသည် hydrodynamic အားသာချက်များကြောင့် စက်မှုအရည်များပေးပို့ခြင်းအတွက် ယုံကြည်စိတ်ချရသော ရွေးချယ်မှုတစ်ခုဖြစ်သည်။ သို့သော်၊ ၎င်းတို့၏ အမှန်တကယ် စွမ်းအင်ထိရောက်မှုမှာ ပစ္စည်းရွေးချယ်မှုနှင့် ထုတ်လုပ်ခြင်းကဲ့သို့သော အသေးစိတ်အချက်အလက်များကြောင့် ထိခိုက်ပါသည်။ Teffiko သည် တိကျသော R&D နှင့် တင်းကျပ်သောစမ်းသပ်မှုများမှတစ်ဆင့် တည်ငြိမ်ပြီး ထိရောက်သော အရည်ပို့ဆောင်မှုဖြေရှင်းချက်ကို တီထွင်သည်။ တိုင်ပင်ရန် သို့မဟုတ် မှာယူရန် ကြိုဆိုပါတယ်-www.teffiko.com
